Запуск поверочного расчета от узла

Поверочные расчеты можно проводить от любого узла или участка, не находящихся в кольце. Узел указывается на схеме, задаётся начальное давление и проводится расчет от указанного узла.

Для выполнения поверочного расчета от узла:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно расчетов:

    Вкладка «Поверочный» диалога гидравлических расчетов

    Рисунок 101. Вкладка «Поверочный» диалога гидравлических расчетов


  2. Откройте вкладку Поверочный.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

  4. Переключить режим расчета на Расчет подсети от узла:

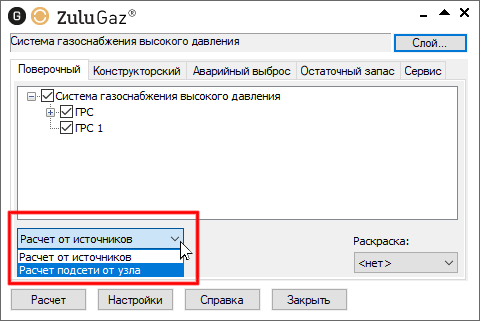

    Выбор режима поверочного расчета

    Рисунок 102. Выбор режима поверочного расчета


  5. Выделить на схеме газопроводной сети начальный узел (участок) для расчёта.

    [Подсказка]Подсказка

    В случае, если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift.

  6. На панели Поверочного расчета нажмите кнопку Выбрать подсеть. При этом, если установлена опция Выделить цветом, то подсеть для которой будет проводиться расчет, на карте выделяется красным цветом, а незадействованная в расчетах часть сети – серым.

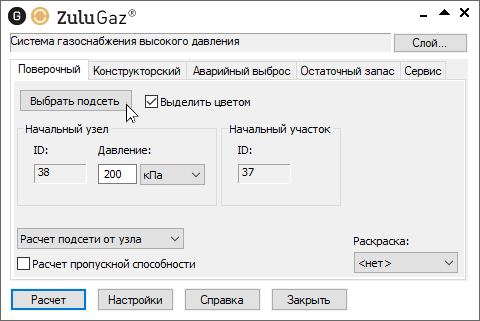

    Выбор подсети для расчёт от узла

    Рисунок 103. Выбор подсети для расчёт от узла


  7. Указать Давление: и выбрать единицы измерения в начальном узле на панели поверочного расчета.

  8. Для подсчета пропускной способности отметьте опцию Расчет пропускной способности. (Подробнее «Расчет сетей по методике СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2–1–2013»).

  9. Нажать кнопку Расчёт для выполнения расчета.
