Вкладка Настройки расчета позволяет задать следующие параметры:

Диалог настройки расчета. Вкладка «Настройки расчета»

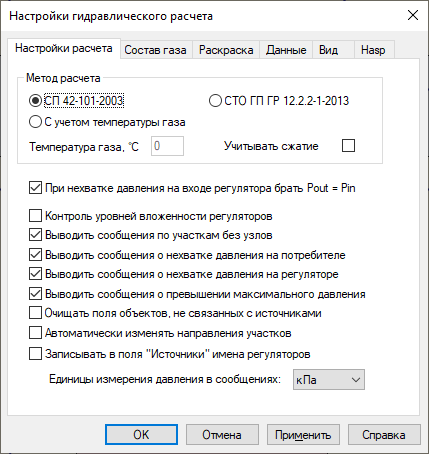

Рисунок 86. Диалог настройки расчета. Вкладка «Настройки расчета»


Метод расчета

Гидравлический расчет газовой сети возможно производить по различным методикам:

  • по своду правил СП 42.101-2003 с учетом нормальных условий при температуре газа 0 °С;

  • с учетом температуры газа отличной от нормальных условий;

    В случае выбора гидравлического расчета газопровода С учетом температуры газа необходимо указать в окне значение этой температуры, например, 10 °С.

  • СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-2013.

    В случае выбора метода СТО ГП ГР 12.2.2-1-2013 для сетей высокого и среднего давления надо установить опцию Учитывать сжатие, для сетей низкого давления считается что газ среда несжимаемая.

Выбор метода осуществляется путем установки маркера (точки) напротив соответствующего пункта.

Настройка проведения расчета и ведения протокола расчета

В блоке настроек Протокол содержаться настройки проведения расчета, а также ведения протокола (сообщения и предупреждения в окне Сообщения).

Настройки проведения расчета:

  • При нехватке давления на входе регулятора брать Pout = Pin — при проведении поверочного расчёта, в случае недостаточного давления на входе в регулятор (ГРС, ГРП, ШРП и т. д.) , можно учитывать или не учитывать пониженное давление на входе в регулирующее устройство. Подробнее смотрите Поверочный расчет газопроводной сети.

  • Очищать поля объектов, не связанных с источниками — при установке данной опции, у объектов не участвовавших в расчетах, данные во всех полях результатов будут очищены;

  • Автоматически изменять направление участков — если установлена данная опция, то при завершении гидравлического расчета будет автоматически изменено направление участков в соответствии с направлением движения газа по трубопроводу.

  • Записывать в поля "Источники" имена регуляторов — при включении данной опции в результате расчета в поля Sist, Источники вместо номеров регуляторов, будут записываться наименования из поля Name.

Настройки ведения протокола:

  • Выводить сообщения по участкам без узлов — при установке данной опции при расчете не будут выводить предупреждения об участках не имеющих связи с объектом в начальном или конечном узле;

  • Выводить сообщения о нехватке давления на потребителе — если опция установлена, то сообщения о нехватке давления по результатам расчета будут выведены в окно Сообщения;

  • Выводить сообщения о нехватке давления на регуляторе — в окно Сообщения будут выводится сообщения о нехватке давления на регуляторах (в том числе внутри ГРС, ГРП и ШРП). Смотрите также Возможные ошибки расчетов

  • Выводить сообщения о превышении максимального давления — если опция установлена, то сообщения о превышении максимального давления будут выведены в окно Сообщения;

  • Переключатель Единицы измерения давления в сообщениях позволяет выбрать как будут выводиться (кПа или МПа) ошибки и предупреждения в окне Сообщения.
