Раскраска с помощью встроенных фильтров
Запуск встроенной раскраски
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Окрасить сеть с помощью встроенных фильтров можно только после успешного проведения поверочного расчета. Диапазон значений и соответствующие цвета встроенных раскрасок задаются пользователем в настройках расчета (кроме раскраски по источникам — ZuluGaz использует уникальный цвет для каждого источника и его зоны влияния). |
Для запуска встроенной раскраски:
-
После успешного проведения поверочного расчета, в окне ZuluGaz в строке Раскраска нажать кнопку
. В открывшемся меню выбрать параметр, в зависимости от которого
нужно произвести раскраску сети:

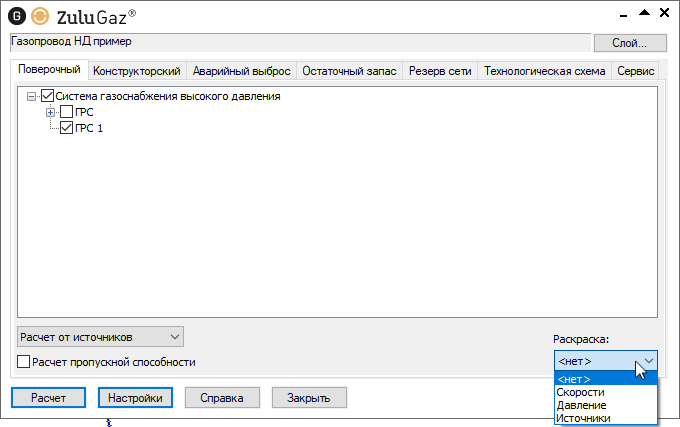

Рисунок 282. Раскраска с помощью встроенных фильтров
-
После выбора параметра сеть окрасится в соответствии с заданными настройками.
Рисунок 283. Раскраска с помощью встроенных фильтров
Настройки встроенной раскраски
Для того чтобы настроить тематические фильтры раскраски сети нужно:
-
Выбрать команду главного меню или нажать на панели инструментов кнопку
. -
Нажать кнопку и выбрать слой сети.
-
Нажать кнопку .
-
Выбрать вкладку Раскраска.

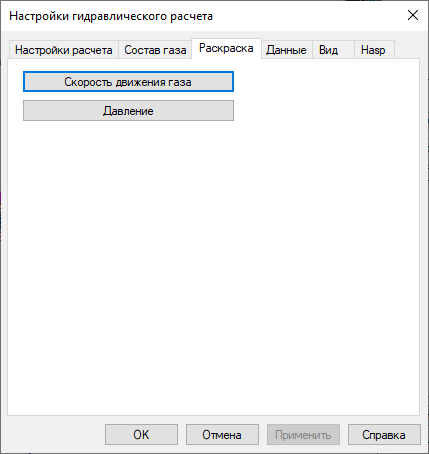

Рисунок 284. Настройки раскраски
-
Выбрать тип настраиваемого параметра, нажав на соответствующую кнопку, например .
-
В появившемся окне задать или изменить значения параметров V2 (V1 заполняется автоматически) и указать соответствующий этому диапазону значений цвет окраски:

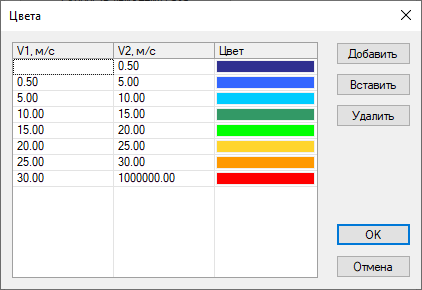

Рисунок 285. Настройка цветов для окраски
Кнопка служит для добавления пункта в конец списка. Для того чтобы вставить строчку перед определенным полем, необходимо выделить это поле, и нажать кнопку , перед выделенным полем появится новая строка.
-
Нажать кнопку для сохранения настроек.
