Тематическая раскраска

Общие сведения

Информация, внесенная в семантические базы данных, а также полученная в результате расчетов, может использоваться для тематической раскраски сети (изменения внешнего вида объектов). Раскраска позволяет проанализировать результаты расчета, а также наглядно выделить определенные объекты на карте.

Раскраску сети можно произвести двумя способами:

  1. «Раскраска с помощью встроенных фильтров» - позволяет окрасить сеть с помощью встроенных тематических фильтров после проведения поверочного расчета в зависимости от:

    • влияния источников (ГРС, ГРП, ШРП) на сеть.

    • скорости движения газа в трубопроводе;

    • величины давления в трубопроводе.

    Диапазон значений и соответствующие цвета встроенных раскрасок задаются пользователем в настройках расчета (кроме раскраски по источникам — ZuluGaz использует уникальный цвет для каждого источника и его зоны влияния).

    Раскраска с помощью встроенных фильтров

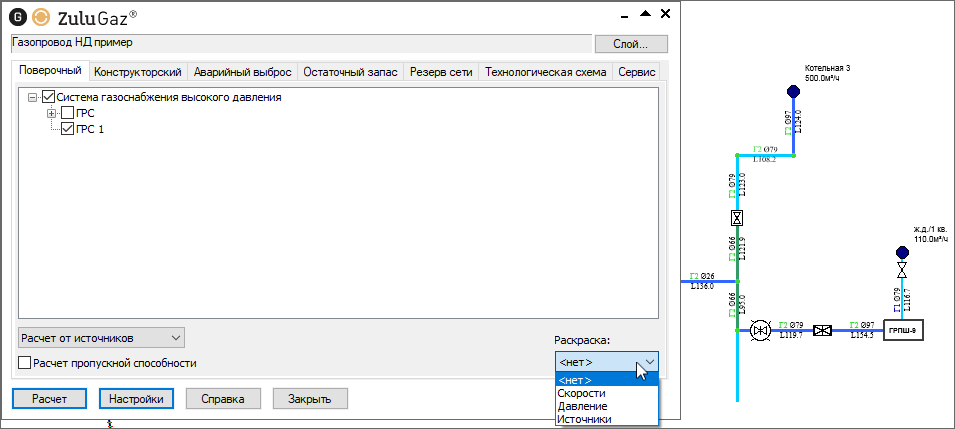

    Рисунок 281. Раскраска с помощью встроенных фильтров


  2. «Раскраска с помощью собственного фильтра» - позволяет окрасить любые объекты сети с помощью самостоятельно созданного нового тематического фильтра. Например, одновременно раскрасить трубопроводы в зависимости от диаметра и расчетного расхода газа на участках.

    [Подсказка]Подсказка

    Описание пользовательской тематической схемы раскраски представлено в разделе Тематическая раскраска справочной документации ZuluGIS.
