Цель анализа термограмм

Основная задача — провести совместный анализ термограммы и модели тепловой сети и определить объекты с максимальными тепловыми потерями.

Анализ термограммы (трассировка) проводится в коридоре (вокруг/ в окрестности) тепловой сети с заданной буферной зоной. Для узловых объектов указывается собственная буферная зона, например, для исключения участков из зоны тепловых камер. Участки тепловой сети во время анализа разбиваются на отрезки с указанным шагом.

Результаты трассировки термограммы накапливаются в результирующем слое для записи. Слой с результатами анализа термограммы повторяет геометрию тепловой сети, но состоит из более мелких сегментов, которые являются результатом разбиений исходных участков с заданным шагом. В местах установки узловых объектов тепловой сети и на каждом участке находятся расчётные точки, для которых определялись диапазоны температур. Для наглядности каждый объект результирующего слоя будет иметь цвет в зависимости от значения максимальной температуры. Диапазон максимальных температур и соответствующие цвета пользователь указывает самостоятельно в диалоге настройки цветового фильтра.

По каждой точке и линейному объекту в базу данных записывается минимальное, максимальное и среднее значение температуры, а также процент от начала и ID исходного участка тепловой сети (смотрите Рисунок 211, «Слой-результат анализа термограммы») .

Слой-результат анализа термограммы

Рисунок 211. Слой-результат анализа термограммы


После выполнения трассировки на вкладке Анализ результата трассировки термограмм, возможно провести подробный анализ результатов, используя фильтры по температуре и способу прокладки трубопроводов. Вкладка Анализ результата трассировки содержит браузер базы данных, отображающий участки тепловой сети, участвующие в анализе термограммы. Браузер служит для работы с полученными данными (сортировать, выделять, добавлять записи в группу и прочее), а также экспортировать полученные результаты: отправить на печать, создать Excel файл.

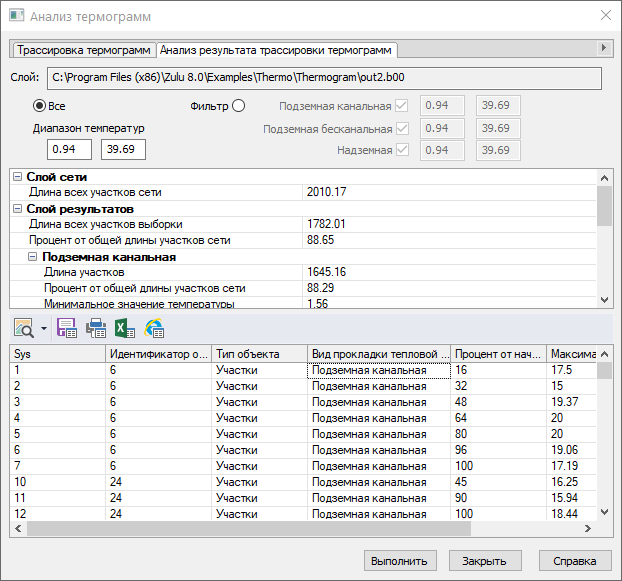

Вкладка Анализ результата трассировки термограммы

Рисунок 212. Вкладка Анализ результата трассировки термограммы


Возможно провести совместный анализ термограммы и слоя с площадными объектам, например из слоя Здания. В результате такого анализа у каждого здания в базу данных будет записаны: максимальная, минимальная и средняя температуры. Объекты тепловой сети попадающие в область слоя подложки (зданий вместе с заданной буферной зоной), исключаются из анализа. В этом случае участки, расположенные внутри зданий, не будут участвовать в расчёте.

[Внимание]Внимание

В базу данных слоя подложки перед проведением анализа термограммы предварительно следует добавить поля, соответствующие макс., мин., средней температурам.

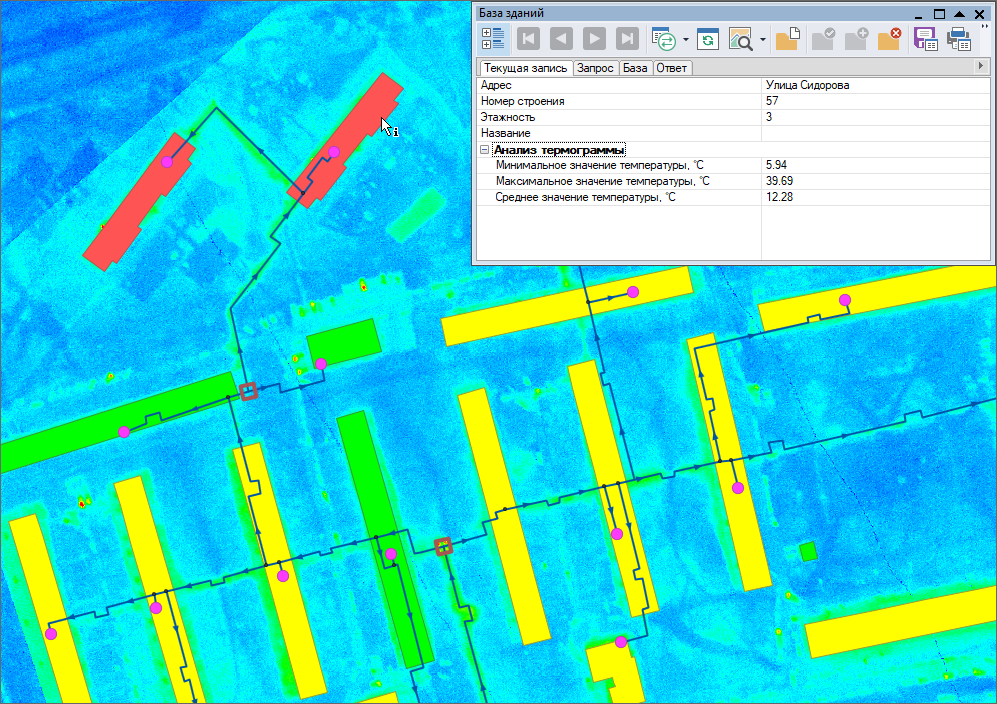

На рисунке ниже изображены результаты анализа термограммы - значения температуры, записанные в базу данных слоя здания. Для наглядности для зданий создана тематическая раскраска на основании максимального значения температуры.

Анализ термограммы и слоя подложки

Рисунок 213. Анализ термограммы и слоя подложки
