Анализ термограмм

Введение

[Подсказка]Подсказка

Посмотрите видео Анализ термограмм, чтобы узнать подробнее о работе с термограммами.

Анализ термограммы позволяет определить объекты с максимальными тепловыми потерями, на основании совместного анализа тепловизионной аэросъемки и электронной модели тепловой сети.

Термограмма — растровое изображение, полученное в результате тепловизионной аэросъемки. Каждый пиксель растрового изображения содержит информацию о температуре.

ZuluThermo поддерживает следующие модели термограмм:

  1. Модель ZuluThermo – растровое изображение термограммы должно быть 3-х байтное в которых температура (24 бита на цвет) Келвин умноженное на 100.

  2. Модель Flir Iron – формат термограммы Flir с палитрой Iron. Разработан компанией FLIR® Systems.

  3. Модель Flir Greyscale – формат термограммы Flir с палитрой Greyscale (темный цвет отображает более низкую температуру, а светлый – более высокую).

[Внимание]Внимание

Ознакомьтесь с требованиями к термограммам, чтобы узнать подробнее о поддерживаемых моделях и привязке изображений на карте.

Цель анализа термограмм – провести совместный анализ термограммы и модели тепловой сети и определить объекты с максимальными тепловыми потерями. Первоначально ZuluThermo проводит трассировку термограммы, на основе которого в дальнейшем можно детальный анализ результата трассировки термограмм с помощью фильтров по температуре и способу прокладки трубопроводов.

Возможно провести совместный анализ термограммы и слоя с площадными объектам, например из слоя Здания. В результате такого анализа у каждого здания в базу данных будет записаны: максимальная, минимальная и средняя температуры.

[Примечание]Примечание

Для моделей Flir температура отображается в процентах, а не в градусах Цельсия. Температура (%) определяется в результате анализа палитры термограммы и минимальных и максимальных значений цвета.

Участки тепловой сети попадающие в область слоя подложки (зданий вместе с заданной буферной зоной), исключаются из анализа. В этом случае участки, расположенные внутри зданий, не будут участвовать в расчёте.

После выполнения трассировки на вкладке Анализ результата трассировки термограмм, возможно провести подробный анализ результатов, используя фильтры по температуре и способу прокладки трубопроводов. Вкладка Анализ результата трассировки содержит браузер базы данных, отображающий участки тепловой сети, участвующие в анализе термограммы. Браузер служит для работы с полученными данными (сортировать, выделять, добавлять записи в группу и прочее), а также экспортировать полученные результаты: отправить на печать, создать Excel файл.

[Подсказка]Подсказка

Подробнее о том как происходит анализ можно узнать в разделе Цель анализа термограмм.

Слой-результат анализа термограммы

Рисунок 204. Слой-результат анализа термограммы


Кроме анализа ZuluGIS позволяет совместить термограмму, спутниковые снимки и электронную модель тепловых сетей на одной карте. Совмещение термограммы и модели тепловой сети, помогает провести анализ технического состояния сети:

  1. Определить реальное местоположение и уточнить трассировку/конфигурацию тепловой сети.

  2. Точно локализовать повреждённые участки.

  3. Определить аномальные зоны, связанные с большими потерями тепла.

  4. Провести сравнительный анализ тепловых потерь.

Совмещение термограммы и модели тепловой сети на карте

Рисунок 205. Совмещение термограммы и модели тепловой сети на карте


Совмещение термограммы и модели тепловой сети

Используйте возможности геоинформационной системы ZuluGIS для точного наложения термограммы. Совмещение электронной модели тепловой сети и термограммы помогает наглядно оценить точность изображения объектов тепловой сети. В условиях плотной городской застройки важно уточнение трассы трубопровода теплоносителя, особенно сетей, документация на которые отсутствует или не вызывает доверия.

Совмещение термограммы и модели тепловой сети на карте

Рисунок 206. Совмещение термограммы и модели тепловой сети на карте


Локализация тепловых аномалий

Термограмма поверхности земли над трассой может использоваться для выявления утечек тепла и поиска скрытых дефектов изолирующих конструкций, а также определения местоположения температурных аномалий. Температурные аномалии могут соответствовать месту утечки в теплотрассе, либо зависеть от физической конструкции канала и материалов благоустройства по поверхности.

Пример явной тепловой аномалии на термограмме, полученной с применением тепловизионной аэрофотосъёмки, приведен на рисунке ниже.

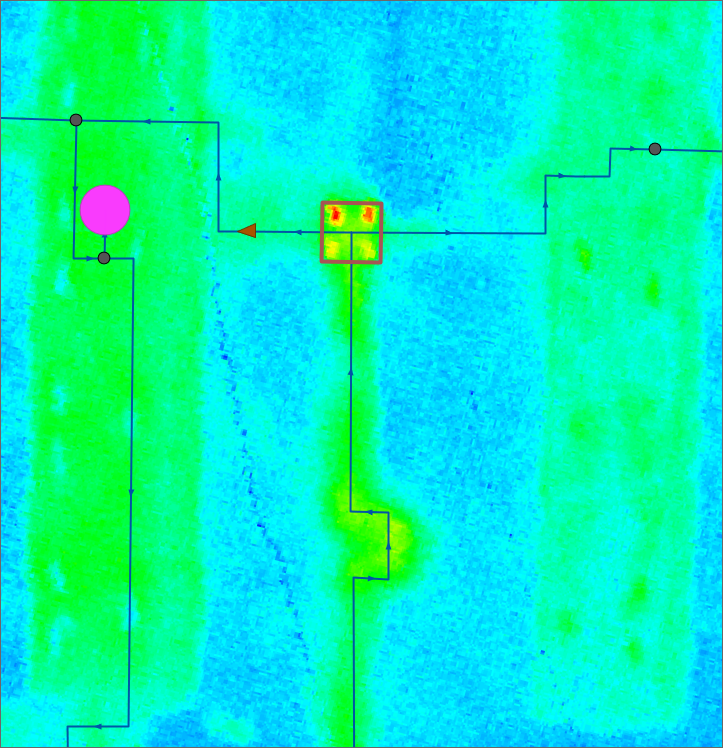

Пример тепловой аномалии на термограмме.

Рисунок 207. Пример тепловой аномалии на термограмме.


Сравнительный анализ тепловых потерь

Тепловизионная съёмка определяет кажущуюся температуру поверхности и даёт качественную картину распределения температурных контрастов над теплотрассой, то есть даёт возможность наблюдать, больше или меньше температура поверхности над теплотрассой в конкретном месте. Оценка интенсивности теплового излучения трассы позволяет наметить точки срочного и планового ремонта, запланировать ремонтные операции, в том числе и те, которые требуют временного выведения теплосети из эксплуатации. В отдельных случаях тепловизионный контроль трасс теплоносителей решает нестандартные задачи. Так, к примеру, можно определить, проводились ли в реальности работы по восстановлению теплоизоляции, о выполнении которых получен отчет.

ZuluThermo позволяет выделить цветом на термограмме области равных температур. Цветовую школа можно настроить с помощью цветового фильтра термограммы, а также отрегулировать уровень прозрачности слоя.

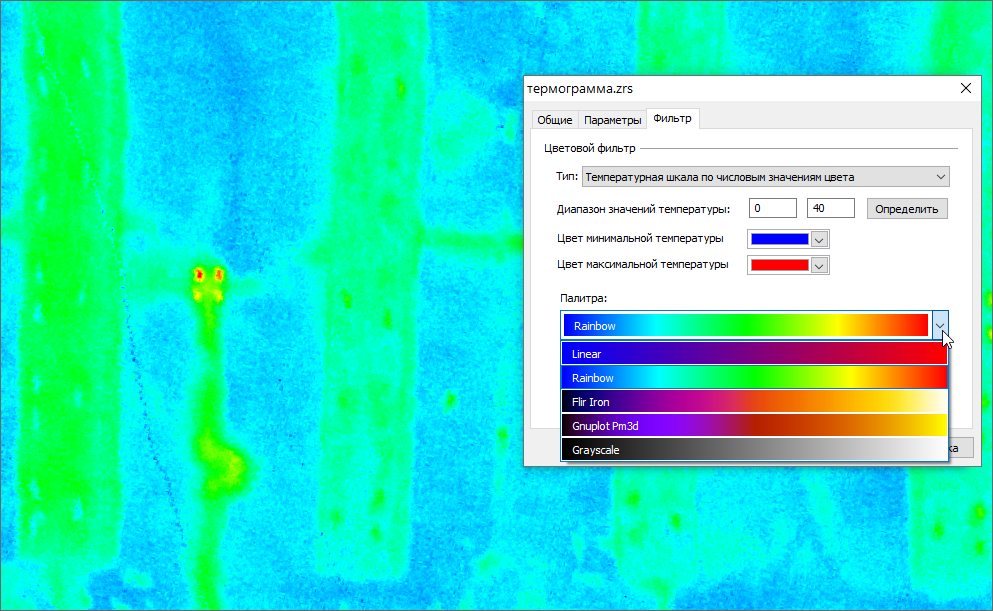

Пример настройки цветового фильтра для термограммы.

Рисунок 208. Пример настройки цветового фильтра для термограммы.


Требования к термограммам

[Предупреждение]Предупреждение

  1. Формат изображения термограмм

    Модель ZuluThermo

    Растр должен быть в формате BMP 24 бита на цвет. В каждую точку в качестве цвета записывается температура точки Color = (T + 273.15)*100

    Вариант из которого можно получить первый вариант самостоятельно: любой бинарный файл с матрицей M * N, в каждой ячейке которой записана температура (либо число + формула, как из этого числа получить температуру)

    Более подробно о поддерживаемом формате термограмм вы можете уточнить у наших специалистов, а также попробовать работу в демо режиме со своими данными или открыть карту Пример термограммы из папки примеров (Examples).

  2. Привязка термограммы на местности

    Для привязки изображения термограммы к местности, должна быть известны географические координаты для трех точек этой матрицы, не находящихся на одной прямой (желательно трех углов). Возможно импортировать информацию о привязки из дополнительных файлов, например, из файлов .shp и .prj.

    Каждый растр должен быть снабжен описателем растрового объекта ZuluGIS с географической привязкой. Пример файла привязки по трем углам в градусах WGS84:

    Zulu GIS Data
    Version: 8.0
    Type: raster
    File: marsh3-4-0.bmp
    Units: degree
    Datum: 1
    Projection: 1
    Lon0: 0.00000000

    Points: 3

    0 0 52.645121 38.432609
    12834 0 52.645121 38.527398
    12834 4766 52.623702 38.527398

    Первая пара чисел – координата точки растра (0, 0 – левый верх).

    Вторая пара – координаты точки на местности (широта, долгота).
