Изображение тепловой сети на карте

Тепловую сеть можно изображать на карте, с привязкой к местности (по координатам, с привязкой к окружающим объектам), что позволит в дальнейшем не только проводить теплогидравлические расчеты, но и решать другие инженерные задачи, зная точное местонахождение тепловых сетей. Пример изображения тепловой сети на карте с привязкой к местности показан на Рисунок 66, «Изображение тепловой сети на карте с привязкой к местности».

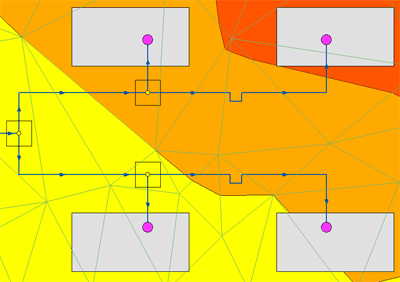

Изображение тепловой сети на карте с привязкой к местности

Рисунок 66. Изображение тепловой сети на карте с привязкой к местности


Схематическое изображение тепловой сети

Тепловая сеть может быть изображена схематично, при этом неважно, будут ли координаты узлов (объектов тепловой сети) и углы поворотов (точки перелома участков) введены по координатам с геодезической точностью или обрисованы по подложке. Важно, чтобы нужные объекты тепловой сети (узлы) были соединены участками (дугами). Схематичное изображение модели тепловой сети позволяет быстро провести теплогидравлические расчеты, но не даёт возможности определить местонахождение своих сетей. Пример схематичного изображения тепловой сети показан на Рисунок 67, «Схематичное изображение сети».

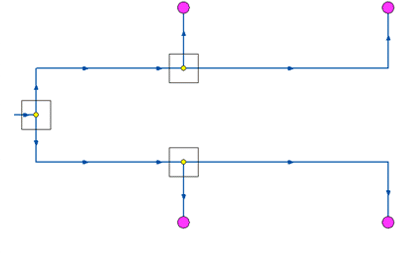

Схематичное изображение сети

Рисунок 67. Схематичное изображение сети


Упрощенное и детальное изображение сети

Степень детализации в обоих случаях: при изображении тепловой сети на карте с привязкой к местности и при схематичном изображении может быть различна. Например, на Рисунок 68, «Упрощенное изображение сети»Рисунок 69, «Детальное изображение сети.» изображены две эквивалентные схемы тепловой сети. Однако на Рисунок 68, «Упрощенное изображение сети» и Рисунок 69, «Детальное изображение сети.» детальное изображение - с прорисовкой П-образных компенсаторов и запорных устройств в тепловых камерах.

Упрощенное изображение сети

Рисунок 68. Упрощенное изображение сети


Детальное изображение сети.

Рисунок 69. Детальное изображение сети.


Геометрические длины участков на Рисунок 68, «Упрощенное изображение сети» и Рисунок 69, «Детальное изображение сети.» различны, но для инженерных расчетов значения длины задаются в базе данных по участкам. Наличие компенсаторов и запорных устройств, влияет на гидравлические потери в тепловой сети. Все местные сопротивления должны быть занесены в базу данных, для адекватного моделирования гидравлических потерь.

В связи с этим точность и детальность отображения сети на карте на результаты расчетов не влияют.
