Создание слоя тепловой сети

[Примечание]Примечание

Видеоурок по созданию слоя тепловой сети можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/network/layer_create_set/

Для того чтобы создать слой тепловой сети надо:

  1. Выбрать команду главного меню Слой|Создать инженерную сеть|Теплоснабжение.

  2. В окне сохранения файла (Рисунок 66, «Диалог сохранения слоя») выбрать диск и каталог, где будут храниться файлы моделируемой тепловой сети. Слой сети следует создавать в отдельной папке.

    Диалог сохранения слоя

    Рисунок 66. Диалог сохранения слоя


    [Примечание]Примечание

    Имя слоя НЕОБХОДИМО ЗАДАВАТЬ ЛАТИНСКИМИ буквами, слой ОБЯЗАТЕЛЬНО должен создаваться в отдельной папке. Также важно, чтобы в пути до файлов слоя НЕ БЫЛО РУССКИХ БУКВ, допускается использование только латинских. Данное ограничение связано с тем, что при работе с локальными таблицами система ZuluGIS использует программные средства, для которых не желательно наличие в имени папки русских символов

  3. В открывшемся диалоге в строке Имя файла ввести имя файла латинскими символами (например teploset) и нажать кнопку Сохранить (смотрите Рисунок 67, «Окно создания файла тепловой сети»). Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

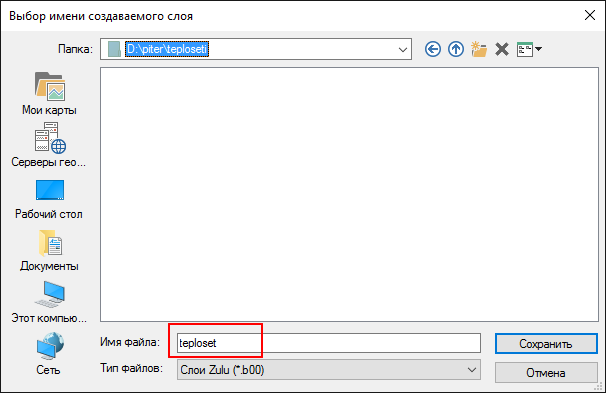

    Окно создания файла тепловой сети

    Рисунок 67. Окно создания файла тепловой сети


  4. В окне Новая система теплоснабжения (смотрите Рисунок 68, «Окно создания слоя тепловой сети»), в строке Название слоя ввести пользовательское имя слоя русскими символами, например Тепловые сети.

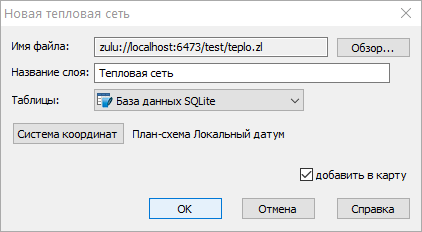

    Окно создания слоя тепловой сети

    Рисунок 68. Окно создания слоя тепловой сети


    [Примечание]Примечание

    Если не устанавливать опцию добавить в карту, то слой тепловой сети будет создан только на диске и для дальнейшей работы его нужно загрузить в карту.

  5. Выбрать систему координат, с помощью кнопки Система координат. При работе с картой, выполненной в план-схеме (локальный датум), этот пункт следует пропустить.

  6. Указать способ хранения таблиц, например SQLite, MS Access или другие.

  7. После того как все окна диалога (смотрите Рисунок 68, «Окно создания слоя тепловой сети») заполнены, нажать кнопку ОК.

[Примечание]Примечание

После создания слоя в папке тепловой сети сформировались файлы графической и семантической базы данных, созданные с именем заданным в окне Имя слоя (Рисунок 67, «Окно создания файла тепловой сети»), например, teploset. Имена таблиц и описателей баз данных образованы из имени слоя (teploset) и, например, названия объекта сети (istok), к которому они относятся (например, teploset_istok).
