Дроссельная шайба

Дроссельная шайба – это символьный объект тепловой сети, характеризуемый фиксированным сопротивлением, зависящим от диаметра шайбы. Дроссельная шайба имеет два режима работы:

Для объекта Вычисляемая шайба в результате наладочного расчета определяется количество шайб и их диаметр.

Для Устанавливаемой шайбы необходимо занести информацию о количестве этих устройств и их диаметре.

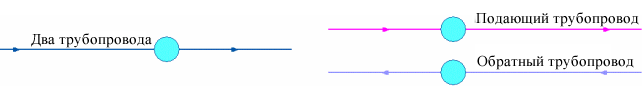

Дроссельная шайба в однолинейном изображении представляется одним узлом, но во внутреннем представлении в зависимости от заданных параметров в семантической базе данных, может быть установлена на обоих трубопроводах, как показано на Рисунок 51, «Слева – однолинейное изображение сети, справа – внутреннее представление».

Слева – однолинейное изображение сети, справа – внутреннее представление

Рисунок 51. Слева – однолинейное изображение сети, справа – внутреннее представление


С точки зрения модели дроссельная шайба это фиксированное сопротивление, определяемое диаметром шайбы, которое можно устанавливать как на подающем так и на обратном трубопроводе. Так как это нерегулируемое сопротивление, то величина гасимого шайбой напора зависит от квадрата проходящего через шайбу расхода. На Рисунок 52, «Зависимость потерь от расхода» ниже видно, как меняются потери на шайбе, установленной на подающем трубопроводе, при увеличении расхода через нее в два раза.

Зависимость потерь от расхода

Рисунок 52. Зависимость потерь от расхода


Является одним из режимов работы объекта Дросселирующий узел. Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) типа в структуре слоя тепловой сети – ID 7.

Номер режима Вычисляемой шайбы- 1.

Номер режима Устанавливаемой шайбы- 2.
