Регулятор располагаемого напора

Регулятор располагаемого напора — символьный объект тепловой сети, поддерживает постоянный располагаемый напор (перепад давлений) в месте установки или в заданной точке (узле измерения).

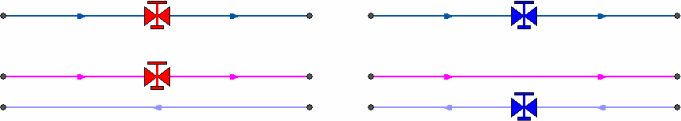

Гашение избыточного напора происходит в месте установки регулятора: на подающем или на обратном (зависит от режима). Устанавливается в зависимости от выбранного режима, на одном из трубопроводов: подающем или обратном, как показано на Рисунок 53, «Сверху: однолинейное изображение сети, снизу – внутреннее представление».

Сверху: однолинейное изображение сети, снизу – внутреннее представление

Рисунок 53. Сверху: однолинейное изображение сети, снизу – внутреннее представление


Узел измерения указывается с помощью вспомогательного участка в режиме Указатель узла измерения регулятора Возможно указать удалённый узел для измерения (в предыдущих версиях — только ближайший).

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер типа (ID) в структуре слоя тепловой сети — ID 7.

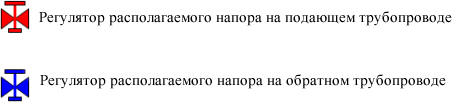

Номер режима Регулятора напора на подающем — 3.

Номер режима Регулятора напора на обратном — 8.
