Потребитель

Потребитель – это конечный объект участка, в который входит один подающий и выходит один обратный трубопровод тепловой сети. Под потребителем понимается абонентский ввод в здание.

Условное обозначение потребителя в зависимости от режима работы:

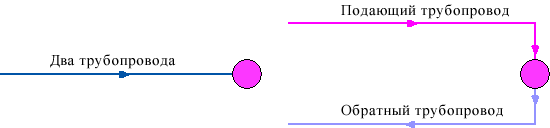

Присоединение потребителя к тепловой сети и его внутреннее представление изображено на Рисунок 28, «Слева: присоединение потребителя к тепловой сети, справа – его внутреннее представление».

Слева: присоединение потребителя к тепловой сети, справа – его внутреннее представление

Рисунок 28. Слева: присоединение потребителя к тепловой сети, справа – его внутреннее представление


На Рисунок 29, «Правильное и неправильное изображение потребителя» показано неверное и правильное присоединение потребителя к тепловой сети.

Правильное и неправильное изображение потребителя

Рисунок 29. Правильное и неправильное изображение потребителя


Внутренняя кодировка потребителя зависит от схемы присоединения тепловых нагрузок к тепловой сети. Схемы могут быть элеваторные, с насосным смешением, с независимым присоединением, с открытым или закрытым отбором воды на ГВС. Схемы присоединения имеют разную степень автоматизации подключенной нагрузки, которая определяется наличием регулятора температуры, например на ГВС, регулятором расхода или нагрузки на систему отопления, регулирующим клапаном на систему вентиляции.

На данный момент в распоряжении пользователя 44 схемы присоединения потребителей. Подробно рассмотреть вышеприведенные схемы подключения потребителей можно в разделе «Расчетные схемы присоединения потребителей»

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как потребитель. Уникальный номер (ID) в структуре слоя тепловой сети – ID 3
