Регулятор ГВС на обратном трубопроводе
Регулятор устанавливается в тупиковой системе ГВС с водоразбором из обратного трубопровода. Особенность заключается в том, что врезка трубопровода ГВС сделана в обратный трубопровод после терморегулятора ГВС. Для соблюдения санитарных норм температура сетевой воды (Т2) в обратном трубопроводе вынужденно поддерживается выше 60°С и при высоких температурах наружного воздуха эта схема создает завышенный расход сетевой воды.
![[Предупреждение]](images/admon/warning.png) | Предупреждение |
|---|---|
|
Должно соблюдаться соотношение нагрузки на систему отопления и нагрузки на ГВС для корректного выполнения расчёта. |
Поддерживаемые схемы подключения: 1, 2, 3, 4, 5, 6, 36, 37.

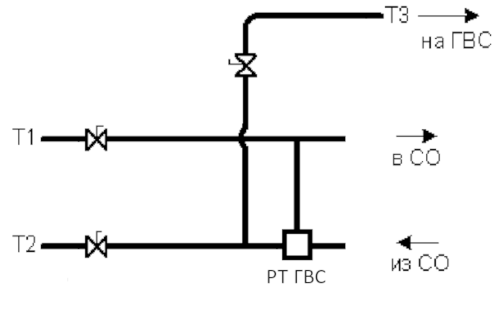

Рисунок 33. Регулятор ГВС на обратном трубопроводе
Исходные данные
Чтобы указать регулятор у потребителя следует в поле Признак наличия
регулятора температуры выбрать из списка Регулятор температуры на обратном
трубопроводе.
Необходимо указать пропускную способность полностью открытого регулятора в поле
Kvs регулятора ГВС,
м3/ч
![[Подсказка]](images/admon/tip.png) | Подсказка |
|---|---|
|
При отсутствии данного варианта в списке следует Обновить структуру таблиц «После установки обновления». |
