Поворот символьного объекта

Вы можете повернуть символ типового объекта на схеме — это никак не повлияет на топологию (связанность) или работу объектов сети. Поворот позволяет расположить обозначения так, чтобы схема была удобнее для восприятия.

[Подсказка]Подсказка

Чтобы символы объектов автоматически ориентировались при изображении сети с помощью участка, в структуре слоя найдите нужный режим объектов и включите опцию Ориентировать при вводе участков. После этого символы будут сами поворачиваться так, чтобы соответствовать направлению линии участка — вам не придётся вручную корректировать их положение.

Для поворота символа нужно:

  1. Выбрать стрелку Объект, нажав кнопку на панели инструментов.

  2. Выделить определенный символьный объект. Для этого нужно установить на него курсор и нажать левую клавишу мыши. Символ выделится прямоугольной областью с небольшим кружком в одном из ее углов. (смотрите Рисунок 117, «Поворот узлового объекта» b).

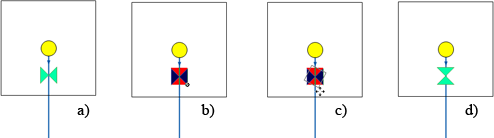

    Поворот узлового объекта

    Рисунок 117. Поворот узлового объекта


  3. Подвести курсор к кружку в углу выделенной области и нажать, не отпуская, левую клавишу мыши.

  4. Перемещая мышь, поворачивайте символ до нужного угла. (смотрите Рисунок 117, «Поворот узлового объекта»c);

  5. Отпустить левую клавишу мыши, для завершения поворота. (смотрите Рисунок 117, «Поворот узлового объекта»d ).
