Перемещение объекта

Переместить объект можно двумя способами: с сохранением топологических связей или с отрывом объекта от сети. В первом случае изменяется только местоположение объекта, а связность объектов сети не нарушается, то есть топология сети не изменяется. Во втором случае нарушается связь перемещаемого объекта с сетью, поэтому такое перемещение объекта, как правило, используется как промежуточная операция.

Для перемещения объекта с сохранением связей нужно:

  1. Выбрать стрелку Объект, нажав кнопку панели инструментов.

  2. Установить курсор на перемещаемый объект (символ или участок).

  3. Нажать левую клавишу мыши и, не отпуская ее, начать перемещение (смотрите Рисунок 113, «Перемещение объекта с сохранением связи» b).

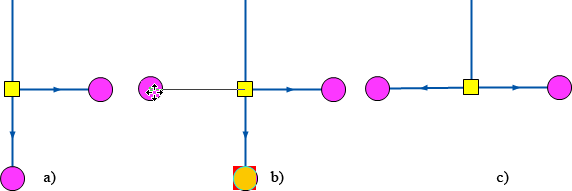

    Перемещение объекта с сохранением связи

    Рисунок 113. Перемещение объекта с сохранением связи


  4. Переместить объект в новое положение.

  5. Отпустить левую клавишу мыши, для завершения перемещения (смотрите Рисунок 113, «Перемещение объекта с сохранением связи»c).

В результате видно, что объект переместился с сохранением топологической связи.

Для перемещения объекта с отрывом от сети нужно:

  1. Выбрать стрелку Объект, нажав кнопку на панели инструментов.

  2. Установить курсор на перемещаемый объект (символ или участок).

  3. Нажать и не отпускать клавишу Shift.

  4. Нажать левую клавишу мыши и, не отпуская ее, начать перемещение. (смотрите Рисунок 114, «Перемещение объекта с отрывом от сети» b). После начала перемещения клавишу Shift можно отпустить.

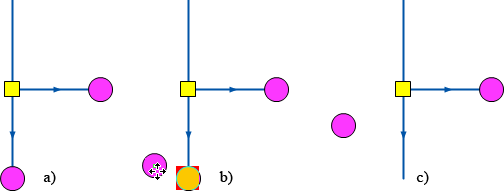

    Перемещение объекта с отрывом от сети

    Рисунок 114. Перемещение объекта с отрывом от сети


  5. Переместить объект в новое положение.

  6. Отпустить левую клавишу мыши, для завершения перемещения. (смотрите Рисунок 114, «Перемещение объекта с отрывом от сети»c).

[Примечание]Примечание

Эта операция используется как промежуточная (например, для внедрения другого объекта вместо убранного.

В результате объект был перемещен, при этом топологическая связь участков с этим объектом нарушилась.
