Пример конструкторского расчета

Проведем конструкторский расчет трубопроводов тепловой сети. Для этого:

  1. Выберите команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется диалог теплогидравлических расчетов. Выберите вкладку Конструкторский.

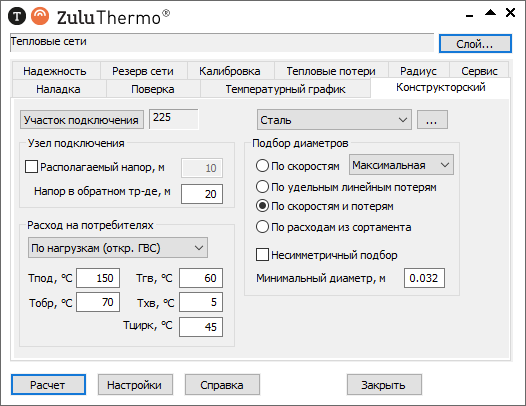

    Вкладка Конструкторский

    Рисунок 161. Вкладка Конструкторский


  2. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге (смотрите Рисунок 162, «Диалог выбора слоя») и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Диалог выбора слоя

    Рисунок 162. Диалог выбора слоя

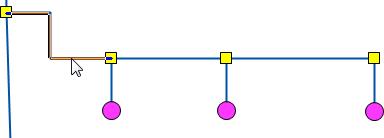

  3. В режиме Выделить выберите участок тепловой сети, для которого будет производиться конструкторский расчет, нажав на него левой кнопкой мыши, при этом выделенный участок замигает. В случае если объект не выделяется (слой не активный), следует повторить выделение удерживая нажатыми клавиши Ctrl+Shift. Расчет будет производиться для всех участков тепловой сети следующих по направлению за выделенным.

  4. Нажмите кнопку Участок подключения панели теплогидравлических расчетов.

    Выбор участка подключения

    Рисунок 163. Выбор участка подключения

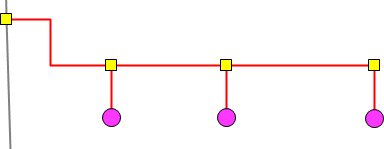

    При этом участки тепловой сети, для которых будет произведен конструкторский расчет, окрасятся в красный цвет, включая выбранный участок, а участки, которые не будут рассчитаны − в серый.

  5. Укажите, на основании каких данных будет производиться расчет: на основании известных расчетных расходов, либо на основании известных расчетных тепловых нагрузок. Выберите требуемый переключатель По расходам или По тепловым нагрузкам.

  6. При расчете по тепловым нагрузкам необходимо ввести расчетные температуры воды в соответствующих полях.

  7. Включить опцию Несимметричный подбор при расчете потребителей с открытой ГВС.

  8. Выберите сортамент (набор диаметров) из которого будут подбираться диаметры. Для выбора сортамента нажмите кнопку , откроется диалог выбора сортамента труб. По-умолчанию существует сортамент Сталь. Подробнее о сортаменте «Справочник по трубам»;

  9. Выберите как будет производиться расчет: по оптимальным скоростям движения воды в трубопроводах или по удельным линейным потерям, выбрав соответствующий переключатель.

    [Примечание]Примечание

    Подробнее о критериях подбора смотрите соответствующий раздел: «Критерии подбора диаметров».

  10. В поле Напор в обратном тр-де, м укажите (если известно) значение напора (с учётом геодезической отметки) в обратном трубопроводе в точке подключения.

  11. Задайте, при необходимости, минимальный диаметр в поле Минимальный диаметр, м.

  12. Нажмите кнопку Расчет. После выполнения расчета, результаты можно просмотреть, открыв окно семантической информации по рассчитанным участкам трубопроводов: поля Диаметр подающего тр-да (конструкторский), м и Диаметр обратного тр-да (конструкторский), м.

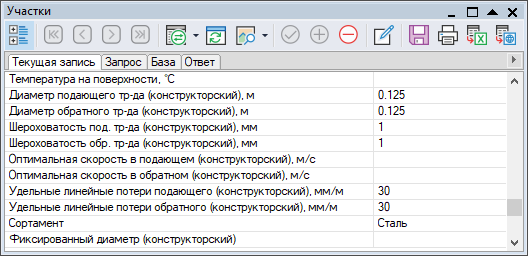

    Просмотр результатов конструкторского расчета

    Рисунок 164. Просмотр результатов конструкторского расчета
