Последовательность выполнения расчета

  1. Нажмите кнопку Выделить панели навигации;

  2. Выберите участок тепловой сети, для которого будет производиться конструкторский расчет, щелкнув по нему левой кнопкой мыши, при этом выделенный участок замигает. В случае если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift. Расчет будет производиться для всех участков тепловой сети следующих по направлению за выделенным;

  3. Нажмите кнопку Участок подключения панели теплогидравлических расчетов. При этом участки тепловой сети, для которых будет произведен конструкторский расчет, окрасятся в красный цвет, включая выбранный участок, а участки, которые не будут рассчитаны − в серый. (смотрите Рисунок 164, «Выделение участка подключения»).

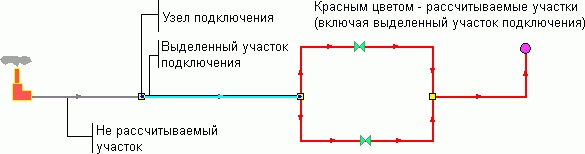

    Выделение участка подключения

    Рисунок 164. Выделение участка подключения


  4. Нажмите кнопку Расчет.

Программа выполнит расчет выбранной сети. Результаты расчета будут записаны в базу данных по объектам. В окне сообщений будет выведена информация о необходимом располагаемом напоре в узле подключения.

Сообщение об успешном конструкторском расчете

Рисунок 165. Сообщение об успешном конструкторском расчете
