Разбиение участка на два узловым объектом (внедрение объекта в существующую сеть)

В процессе работы может возникнуть необходимость вставить объект на уже введенный участок сети. Сделать это можно в любой точке участка, кроме начала и конца. При вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.

Для разбиения участка нужно:

  1. Нажать на панели инструментов кнопку Узлы- .

  2. Отметить точку вставки на участке, для этого подвести курсор к предполагаемой точке разбиения и нажать левую клавишу мыши. Место на отрезке отобразится кружком, в точке перелома- квадратиком (b).

  3. Нажать на панели инструментов кнопку или щёлкнув правой кнопкой мыши выбрать в контекстном меню пункт Вставить символьный объект. После чего откроется всплывающее окно объектов редактируемого слоя.

  4. Из списка объектов с помощью левой кнопки мыши выбрать нужный. Выбранный объект будет внедрен в участок (c).

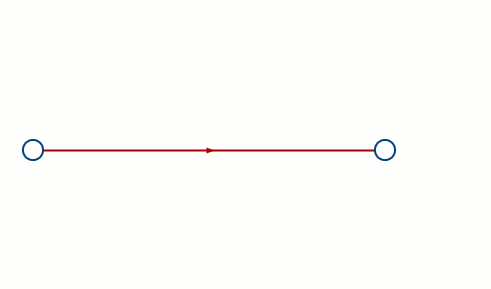

    Вставка объекта на существующую сеть

    Рисунок 57. Вставка объекта на существующую сеть
