Включение режима редактирования слоя

Перед нанесением схемы сети необходимо сначала включить режим редактирования слоя. В этом режиме происходит ввод и редактирование объектов.

Режим редактирования можно включить несколькими способами:

Первый способ:

  1. Выбрать пункт главного меню Карта|Редактор слоя или нажать кнопку на панели инструментов.

  2. Если карта содержит только один слой, то этот слой сразу станет редактируемым. Если же в карте несколько слоев, то на экране появится список слоев карты, в котором нужно левой кнопкой мыши выбрать слой и нажать кнопку ОК.

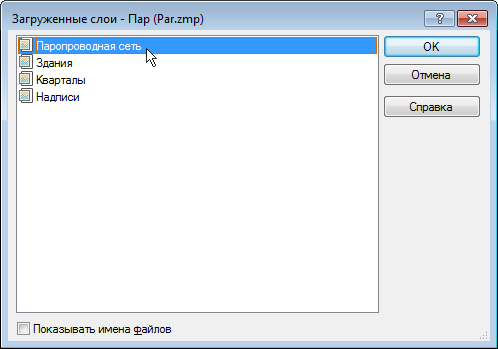

    Выбор слоя для редактирования

    Рисунок 38. Выбор слоя для редактирования


Второй способ:

Нажать кнопку с карандашиком, которая расположена с правой стороны от имени слоя в окошке активного слоя: .

Кнопка примет утопленное состояние: .

После включения редактора слоя в строке состояния внизу экрана отобразится имя редактируемого слоя: .
