Запуск экспорта профиля в DXF

Для того чтобы экспортировать продольный профиль в DXF:

  1. Постройте путь, по которому будет создаваться продольный профиль. Построение пути делается с помощью кнопки Поиск пути также, как и для построения профиля-"графика". (Подробнее о построении пути смотрите раздел: «Путь для продольного профиля»).

  2. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов.

  3. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  4. Перейдите на вкладку Сервис (Рисунок 121, «Запуск экспорта в DXF»).

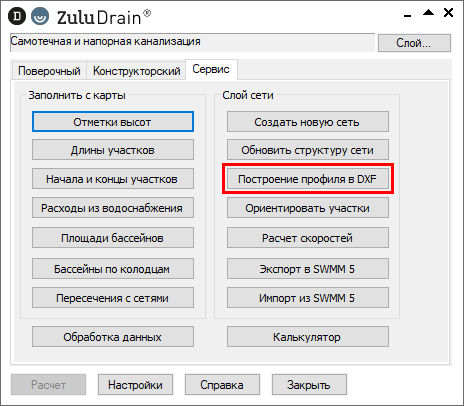

    Запуск экспорта в DXF

    Рисунок 121. Запуск экспорта в DXF


  5. Нажмите кнопку Построение профиля в DXF, откроется окно настроек экспорта. Подробнее о настройках: «Описание настроек профиля».

  6. Настроив параметры экспорта, в строке Файл DXF: нажмите кнопку ... и укажите имя и расположение создаваемого DXF файла.
