Описание настроек профиля

Параметры страницы

Размер страницы- выбирается формат страницы.

Расстояние между рамками профилей, (мм)- указывается расстояние между рамками профилей, при построении нескольких профилей на одном листе.

Параметры экспорта профиля

Рисунок 104. Параметры экспорта профиля


Масштаб

Масштаб горизонтальный- выбирается горизонтальный масштаб построения профиля.

Масштаб вертикальный- выбирается вертикальный масштаб построения профиля.

Параметры профиля

Параметры экспорта профиля 2

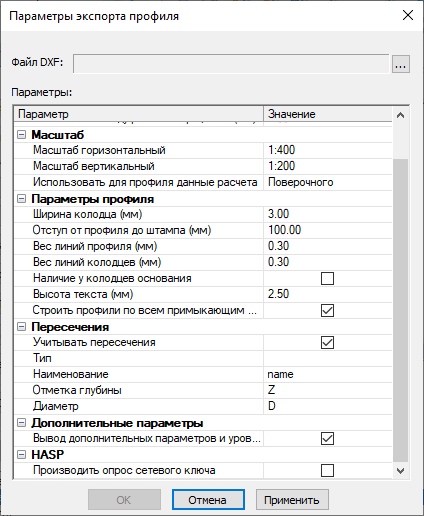

Рисунок 105. Параметры экспорта профиля 2


Ширина колодца (мм)- указывается ширина колодца, отображаемых на продольном профиле.

Отступ от профиля до штампа (мм)- задается расстояние вертикальное расстояние от профиля до таблицы штампа.

Вес линий профиля (мм)- настраивается вес линий профиля.

Вес линий колодец (мм)- настраивается вес линий колодцев.

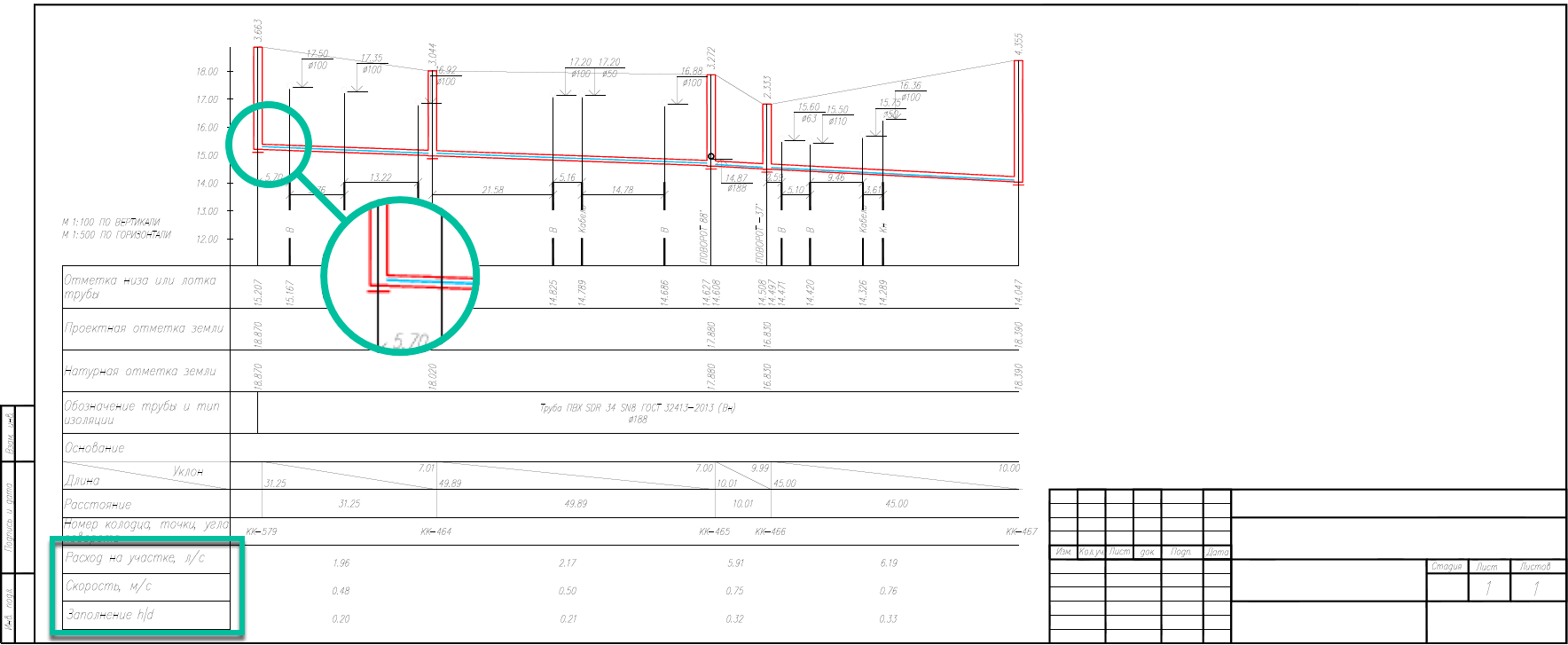

Наличие у колодцев основания- данной опцией включается\выключается отображение "основания" колодцев на профиле.

Высота текста (мм)- указывается высота текстовых объектов продольного профиля.

Строить профили по всем примыкающим участкам- при включении этой опции, автоматически строятся профили по всем примыкающим к основному коллектору участкам.

Использовать для профиля данные расчета- выбирается пользователем на основании данных Поверочного или Конструкторского расчета будет строиться профиль.

Пересечения

Учитывать пересечения- данной опцией включается\отключается возможность учитывать пересечения с другими коммуникациями. «Пересечения с другими коммуникациями»

Тип- выбирается тип из структуры слоя, который является "объектом-пересечением".

Наименование- указывается поле, которое содержит наименование пересечения.

Отметка глубины- указывается поле, которое с отметкой глубины пересечения.

Диаметр- указывается поле с диаметром пересечения.

Настройка HASP

Настройка опроса сетевого ключа HASP выполняется в окне параметров экспорта профиля. Для включения опроса установите соответствующую опцию

Настройка опроса сетевого ключа Hasp

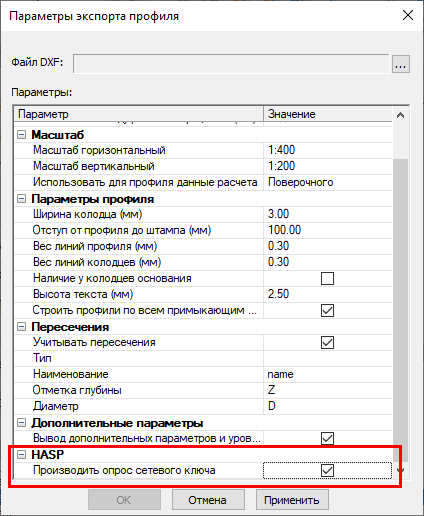

Рисунок 106. Настройка опроса сетевого ключа Hasp
