Колодец

– типовое условное обозначение колодца канализационной сети. Колодец – это условное название символьного узлового объекта сети водоотведения, характеризующийся местным сопротивлением, глубиной лотка и входящим расходом сточных вод.

При задании входящего расхода (стока дождевой, ливневой, бытовой или общесплавной канализации), этот элемент условно говоря становится источником стоков. Колодец также может быть дождеприемником при расчетах дождевой системы водоотведения. Если входящий расход для этого объекта не задан, то это может быть смотровой, перепадной, промывной, поворотный колодец. Таким образом этот элемент используется для соединения участков между собой.

В ряде случаев, имеется необходимость реализовать контролируемый слив стоков (воды) не на выпуске, а в промежуточных точках, например, колодцах. Данную ситуацию можно смоделировать поверочном расчете, включив опцию Рисунок 76, «Опция Разрешать отрицательный расход».

Для обозначения "выпуска от дома", дождеприемника и любых других объектов можно самостоятельно создать собственные обозначения.

Пример изображения колодца

Рисунок 3. Пример изображения колодца

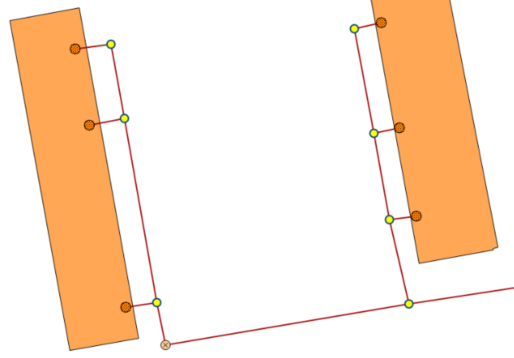

На Рисунок 4, «Фрагмент канализационной сети» изображен фрагмент канализационной сети. Для его создания в структуру слоя были добавлены следующие обозначения , при этом все эти элементы являются режимами работы, такого объекта как Колодец. Подробнее о создании таких режимов смотрите «Создание нового режима объекта»

Фрагмент канализационной сети

Рисунок 4. Фрагмент канализационной сети
