Создание нового режима объекта

Для стандартных и самостоятельно созданных типовых объектов при необходимости можно добавлять дополнительные режимы работы.

Важно понимать, что новые режимы стоит добавлять в сеть только в том случае, если требуется визуально выделить объекты одного типа друг от друга. Если на карте необходимо чтобы колодцы канализационной сети отличались по внешнему виду, то тогда в тип Колодец надо добавить новые режимы.

Для создания нового режима:

  1. В дереве Типы и режимы щелчком левой кнопки мыши выберите тип, для которого создается новый режим, например Колодец. (Рисунок 33, «Создание нового режима»).

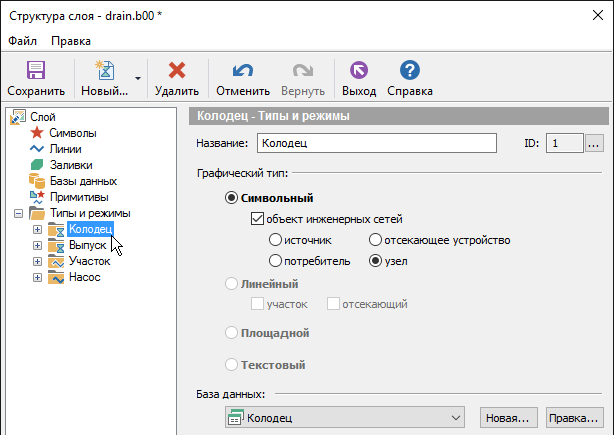

    Создание нового режима

    Рисунок 33. Создание нового режима


  2. Нажмите кнопку Новый… и в выпадающем списке выберите пункт Новый…|режим или пункт меню Правка| Новый режим... На экране появится окно параметров создаваемого режима (Рисунок 34, «Параметры нового режима»).

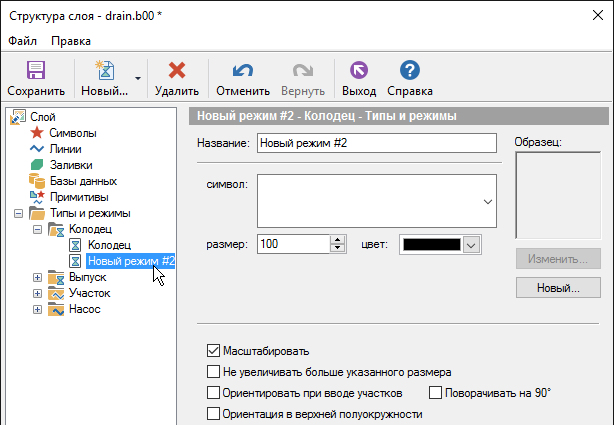

    Параметры нового режима

    Рисунок 34. Параметры нового режима


  3. В поле название введите название режима, например Перепадной колодец.

  4. Если режим задается для символьного типа, то из выпадающего списка символов выберите символ, которым будет отображаться режим.

    Если символ, соответствующий требуемому режиму отображения отсутствует, символ следует создать в редакторе символов – кнопка Новый (подробнее смотрите справку по ZuluGIS раздел «Создание и редактирование графического символа объекта|Редактор символов»).

    Если существующий символ по каким-то критериям не подходит для отображения режима, его можно отредактировать нажатием кнопки Изменить (подробнее смотрите справку по ZuluGIS раздел «Создание и редактирование графического символа объекта|Редактор символов»). Если режим задается для объекта инженерных сетей (участок или задвижка), которые могут являться отсекающими устройствами, то выберите в окне Состояние соответствующую для данного режима проводимость.

  5. Задайте параметры режима:

    • Для символьного:

      • размер, он задается в поле размер (подробнее смотрите справку по ZuluGIS раздел «Изменение размеров символов»).

      • если требуется включить режим масштабирования символа, т. е. изменение размеров символа при изменении масштаба карты, установите флажок Масштабировать.

      • при необходимости установите флажок Не увеличивать больше указанного размера, он не позволяет увеличивать символ, когда масштаб карты становится меньше указанного в строке размер.

      • если требуется ориентировать объекты по направлению ввода участков, установите флажок Ориентировать при вводе участков.

      • если нужно повернуть объект на 90 градусов относительно того, как он изображен в редакторе символов, установите флажок Поворачивать на 90 град.

    • Для линейного графического:

      • цвет, он выбирается из открывающейся палитры цвет.

      • в поле со списком стиль выберите стиль линии. Если необходимого стиля нет в наличии, то его можно создать (смотрите справку по ZuluGIS раздел «Создание и редактирование стиля линейных объектов»).

      • укажите толщину на экране в поле толщина на экране(толщина указывается в пикселях).

      • укажите толщину при печати в поле толщина при печати(толщина указывается в миллиметрах).

  6. Для сохранения изменений структуры слоя нажмите кнопку Сохранить.
