Разбиение участка на два узловым объектом (Ввод объекта на существующую сеть)

Часто возникает необходимость вставить объект на уже введенный участок сети. Сделать это можно в любой точке участка, кроме начала и конца. При вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.

Для разбиения участка:

  1. Выберите режим работы Узлы, нажав кнопку на панели инструментов.

  2. Отметьте точку вставки на участке, для этого подведите указатель мыши к предполагаемой точке разбиения и нажмите левую кнопку мыши. Место на отрезке отобразится кружком, в точке перелома- квадратиком (Рисунок 49, «Вставка объекта на существующую сеть», b).

  3. Нажмите кнопку на панели инструментов или щёлкните правой кнопкой мыши и выберите в меню пункт Вставить символьный объект. Откроется всплывающее окошко объектов редактируемого слоя.

  4. Из списка объектов выберите нужный и нажмите левую кнопку мыши. Выбранный объект будет изображен на схеме. (Рисунок 49, «Вставка объекта на существующую сеть», с).

    Вставка объекта на существующую сеть

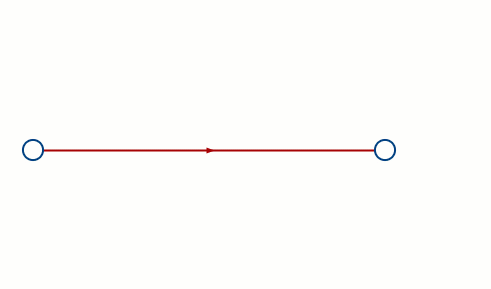

    Рисунок 49. Вставка объекта на существующую сеть
