Поиск пути по графу

Построение пути может использоваться для решения следующих задач:

  1. Выделение объектов.

  2. Построения пути для пьезометрического графика (графика падения давления).

  3. Построение маршрута для экспорта продольного профиля инженерной сети в AutoCAD DXF (ZuluDrain,,ZuluGaz).

  4. В ZuluHydro для расчёта гидравлического удара указать путь для наблюдения.

При построении пути соединяются начальный и конечный узлы. Возможно указание промежуточных последовательных точек. Если путей от одного узла до другого может быть несколько, то по умолчанию путь выбирается самый короткий, в том случае если нужен другой путь, то надо указать промежуточные узлы.

Для построения пути:

  1. Сделайте активным слой, в котором требуется найти путь.

  2. Нажмите на панели навигации кнопку Поиск пути .

  3. Подведите курсор мыши к начальному символьному объекту и нажмите левую кнопку мыши, после чего на выбранном объекте будет установлен красный флажок.

  4. При существовании нескольких маршрутов до конечного узла (в кольцевых сетях) установите флажки на промежуточных узлах сети. Щелчком левой кнопкой мыши поставьте флажок на конечном объекте.

  5. Если требуется исключить из маршрута определенные объекты сети, то надо удерживая клавишу Ctrl, щелкнуть по ним, после чего они будут отмечены красным крестом .

    Установка флажков, исключение объектов из пути

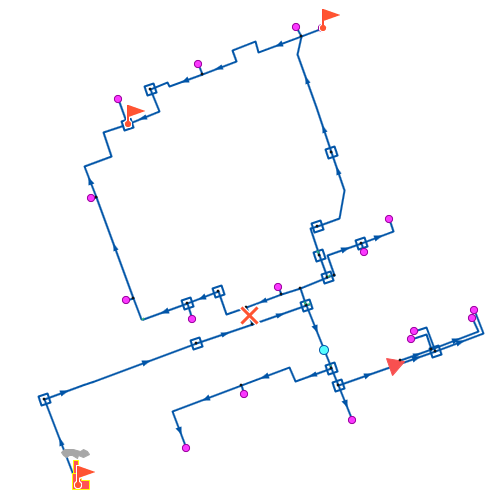

    Рисунок 649. Установка флажков, исключение объектов из пути


  6. По умолчанию, отключенные объекты в поиске пути не участвуют, но имеется возможность их включить в поиск. Для этого надо удерживая клавишу Shift щелкнуть по ним, после чего они будут отмечены зеленым кружком .

  7. Для запуска поиска пути сделайте двойной щелчок левой кнопкой мыши или сделайте щелчок правой кнопкой мыши и выберите пункт Найти путь. Так же можно выбрать меню Карта|Топология|Найти путь.

    Найденный путь выделится цветом. В том случае, если путь найти невозможно, будет выдано соответствующее сообщение.

    Нахождение пути

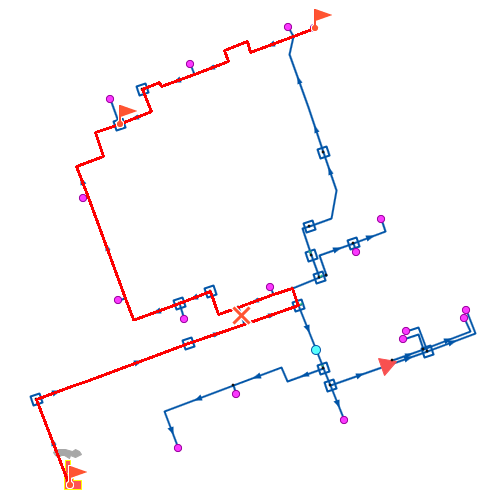

    Рисунок 650. Нахождение пути


[Примечание]Примечание

Полученные результаты - объекты сети, можно выделить или добавить/исключить из уже существующей группы.

Отмену флагов и результата поиска можно произвести нажав кнопку . Как произвести отмену отдельно результата или флагов можно узнать в разделе «Работа с флагами и результатом».
