Как напечатать карту с рамкой

В ZuluGIS есть несколько вариантов печати карты, если требуется подготовить полноценный оформленный документ, используется макет печати. В макет, помимо карты, добавим рамку, заголовок и масштаб. Печать будет осуществлена в файл формата PDF на бумаге A1. Получившийся результат в дальнейшем можно отнести в типографию для печати на большом размере бумаги. Стандартный офисный принтер не предназначен для работы с большими форматами, однако PDF-принтер такую возможность предоставляет. Если вы планируете повторить данный пример и у вас еще не установлен PDF-принтер, рекомендуется установить его заранее.

Для примера возьмем демонстрационную карту. После изучения этого раздела вы сможете самостоятельно создавать, настраивать и выводить на печать макет печати.

Для создания и настройки макета:

  1. Выберите меню Карта|Макеты... и нажмите кнопку Создать. Откроется окно настройки макета.

  2. Произведите настройку принтера:

    1. Выберите пункт меню Файл|Принтер...

    2. В разделе Принтер выберите Adobe PDF.

    1. В разделе Бумага задайте размер А1.

    2. В разделе Ориентация выберите Альбомная.

    3. Нажмите кнопку ОК.

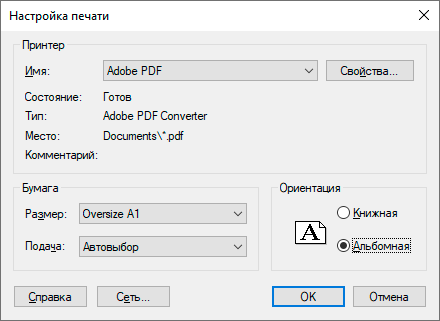

      Настройка принтера

      Рисунок 109. Настройка принтера


  3. Задайте параметры страниц макета:

    1. Выберите пункт меню Файл|Параметры страницы.

    2. Во вкладке Макет в разделе Размер листа укажите формат A1.

    3. В разделе Ориентация выберите Альбомная.

    4. Нажмите кнопку OK.

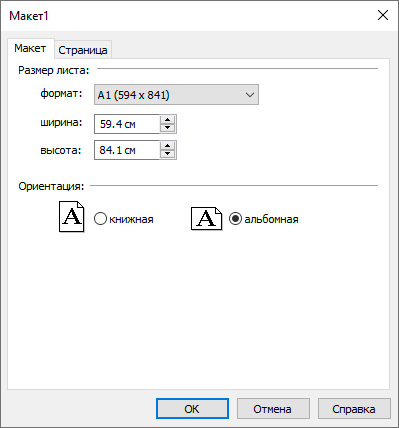

      Настройка страниц макета

      Рисунок 110. Настройка страниц макета


      Обратите внимание, что после произведенных настроек размер листа печати и макета должны совпадать. Пунктирная линия листа должна совпасть со сплошной линией макета.

  4. Добавьте в макет рамку. Выберите меню Вставка|Рамка.... После этого в макет будет добавлена рамка в соответствии с размерами и ориентацией страницы.

  5. Заполните рамку:

    1. Нажмите кнопку на панели инструментов Макет.

    2. Переместите указатель мыши в ячейку рамки и сделайте щелчок левой кнопкой мыши. Щелкните правой кнопкой мыши и в контекстном меню выберите Шрифт. Затем измените размер шрифта на 12 и нажмите ОК.

    3. Повторно сделайте щелчок правой кнопкой мыши и в контекстном меню выберите Абзац. Из открывающегося списка выберите выравнивание По центру.

    4. Введите с клавиатуры текст. Аналогично можно настроить и ввести текст во все графы рамки.

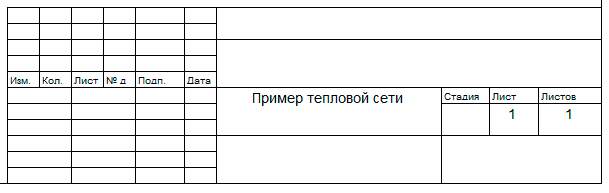

      Рамка с текстом

      Рисунок 111. Рамка с текстом


  6. Добавьте карту в макет.

    1. На панели инструментов Макет нажмите кнопку .

    2. Проверьте, чтобы переключатель стоял на пункте Вставить текущую карту. Нажмите кнопку ОК.

    3. Выделите мышью прямоугольную область на макете в том месте, куда следует вставить фрагмент выбранной карты. При необходимости отредактируйте эту область.

  7. Настройте вставленную карту:

    1. Сделайте щелчок левой кнопкой мыши на вставленной карте. Затем сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт Свойства.

    2. В разделе Область печати выберите вид: Текущие масштаб и центр.

    3. В разделе Масштаб и центр в поле масштаб внесите масштаб 1000.

    4. Нажмите кнопку ОК.

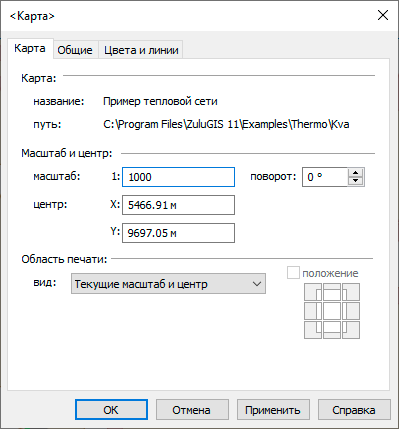

      Настройка карты

      Рисунок 112. Настройка карты


  8. Если после настройки карта неправильно расположена, отредактируйте ее расположение. Для этого сделайте двойной щелчок левой кнопкой мыши карте. Наведите курсор на карту, нажмите и не отпускайте левую кнопку мыши и переместите карту в нужное положение.

  9. Внесите в заголовок название карты:

    1. На панели инструментов Макет нажмите кнопку .

    2. Переместите указатель мыши в место заголовка и сделайте щелчок левой кнопкой мыши; появится область текстового блока. Увеличите ее размер; ля этого установите курсор на одном из квадратиков на углу или ребре области, нажмите левую кнопку мыши и, не отпуская ее, переместите курсор в нужное место.

    3. Далее установите курсор в текстовый блок. На панели инструментов выберите размер шрифта 72. Установите отображение текста посередине .

    4. Введите название Пример тепловой сети.

  10. Установите указатель масштаба:

    1. На панели инструментов Макет нажмите кнопку .

    2. Щелкните мышью в том месте, куда следует вставить обозначение масштаба. В открывшемся диалоге выберите вариант обозначения масштаба. Затем нажмите кнопку ОК.

      Масштаб

      Рисунок 113. Масштаб


  11. Для сохранения макета нажмите кнопку . Затим введите имя макета и нажмите OK.

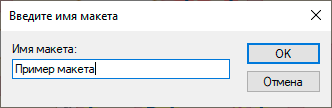

    Имя макета

    Рисунок 114. Имя макета


  12. Для просмотра результата нажмите кнопку . Если есть подходящее устройство для печати, то готовый макет может быть сразу напечатан; для этого нажмите . Если его нет, то макет можно экспортировать в файл PDF и затем передать его на печать. Для экспорта выберите меню Файл|Экспорт|Печать в PDF или в режиме просмотра нажмите кнопку . Затем выберите местоположение для сохранения файла, укажите имя создаваемого PDF файла и нажмите кнопку Сохранить.

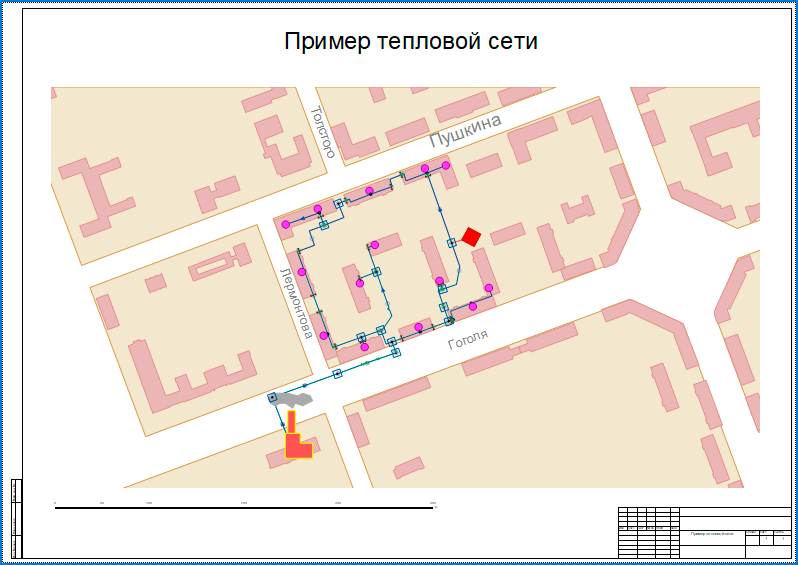

    Результат настройки макета

    Рисунок 115. Результат настройки макета


  13. После сохранения макета обязательно сохраните карту, для которой он создавался, нажав .
