Тематическая раскраска

Информация, внесенная в семантические базы данных, а также полученная в результате расчетов, может использоваться для тематической раскраски сети (изменения внешнего вида объектов). Раскраска позволяет проанализировать результаты расчета, а также наглядно выделить определенные объекты на карте.

Раскраску сети можно произвести двумя способами:

  1. Окраска с помощью встроенных фильтров — позволяет окрасить тепловую сеть с помощью встроенных тематических фильтров после проведения расчета. Встроенные раскраски позволяют анализировать результаты расчета в зависимости от:

    • влияния источников на сеть (зоны влияния источников), если количество источников больше 1);

    • температуры теплоносителя в подающем или обратном трубопроводе;

    • скорости движения воды в трубопроводе;

    • времени прохождения теплоносителя от источника до узла;

    • длины пути от источника;

    • температура внутреннего воздуха у потребителя.

    • давления в подающем или обратном трубопроводе;

    • располагаемого напора;

    • удельных линейных потерь напора;

    • времени остывания трубопровода.

    Раскраска с помощью встроенных фильтров

    Рисунок 514. Раскраска с помощью встроенных фильтров


    Настроить цвета и диапазоны значений для встроенных фильтром можно в настройках расчетов на вкладке Раскраска.

    Раскраска может применяться к:

    Раскраска участков сети с помощью встроенных фильтров

    Рисунок 515. Раскраска участков сети с помощью встроенных фильтров

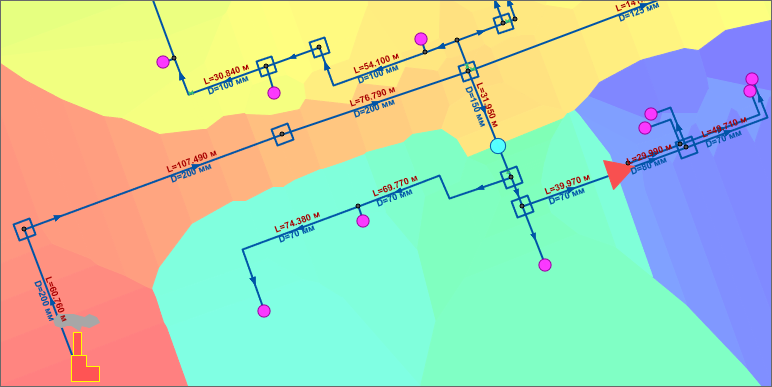

    Раскраска тепловой сети зонами (по располагаемому напору) с помощью встроенных фильтров

    Рисунок 516. Раскраска тепловой сети зонами (по располагаемому напору) с помощью встроенных фильтров


  2. Раскраска с помощью собственного фильтра — позволяет окрасить любые объекты сети с помощью самостоятельно созданного нового тематического фильтра. Например, задать цвет всем трубопроводам с подземной бесканальной прокладкой- желтый, подземной канальной прокладкой- красный, подвальной прокладкой- голубой, а также задать стиль и толщину линии.

    С помощью тематической окраски можно:

    • Выделить цветом магистральные и квартальные сети;

    • Выделить цветом тепловые сети в зависимости от их владельца;

    • Выделить цветом участки с разным видом прокладки или типом изоляции.
