Пример создания тематического фильтра

Создать, записать и отредактировать тематический фильтр можно в редакторе фильтров. Для вызова редактора следует выбрать пункт меню системы Карта|Тема|Редактор фильтра. На экране появится диалог редактора.

Зададим тематическую раскраску для потребителей, у которых расчетная нагрузка на отопление меньше 0.1 Гкал/ч, для этого надо следует сначала создать тематический фильтр:

  1. В меню Карта выбрать команду Тема|Редактор фильтра;

  2. Нажать кнопку Слой и в появившемся окне выбрать слой тепловой сети;

  3. В строке Шаблон ввести: Нагрузка меньше 0.1;

  4. В строке Условие задать название условия, например Нагр. меньше 0.1;

  5. В строке База выбрать объект сети, в данном случае Потребитель;

  6. В разделе набора условий в строке Расчетная нагрузка на отопление, Гкал/ч ввести: <0.1;

  7. Выбрать вкладку Символьные;

  8. Нажать кнопку Новый символ и нарисовать символ в редакторе. Более подробное описание работы в графическом редакторе символов можно рассмотреть в справочном пособии по работе с ZuluGIS в разделе Работа с векторными слоями|Редактор структуры слоя|Редактор символов;

  9. Выбрать нарисованный символ в выпадающем списке;

  10. В строке Размер установить значение 40.

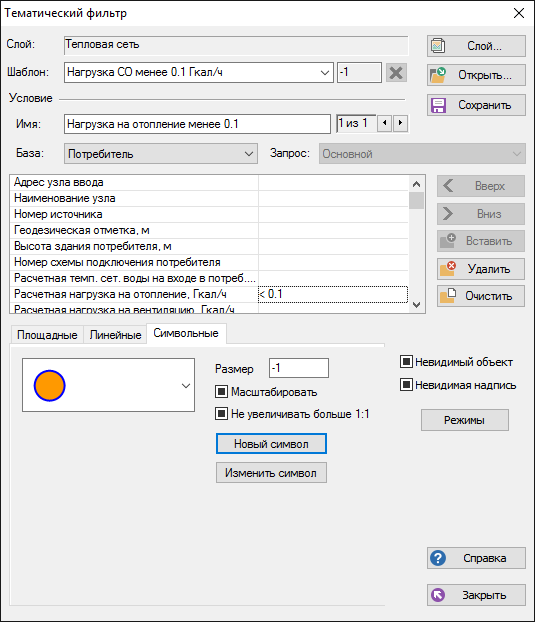

    Пример создания тематического фильтра

    Рисунок 527. Пример создания тематического фильтра


  11. Сохранить шаблон (кнопка Сохранить);

  12. Закрыть окно создания тематического фильтра (кнопка Закрыть).

Теперь следует на основе выбранного фильтра создать тематический файл, для этого надо:

  1. В меню Карта выбрать пункт Тема|Создать;

  2. В выпадающем списке Слой нажать на стрелку () и выбрать слой Пример тепловой сети;

  3. В строке Фильтр нажать на стрелку () и выбрать файл фильтра (Нагрузка меньше 0.1);

  4. В строке Тема стереть надпись <Новая> и ввести пользовательское название темы, например Потребители;

  5. Включить опцию Подключить к слою.

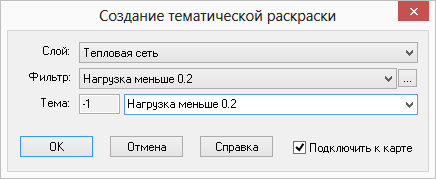

    Пример создания тематического файла

    Рисунок 528. Пример создания тематического файла

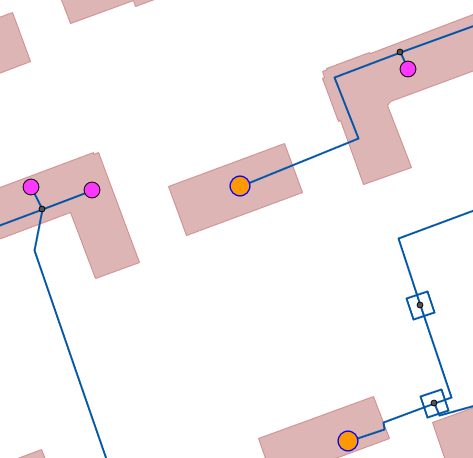

  6. Нажать кнопку ОK, после чего на экране отобразится тематическая раскраска для потребителей. (Рисунок 529, «Пример подключенной тематической раскраски»).

    Пример подключенной тематической раскраски

    Рисунок 529. Пример подключенной тематической раскраски
