Задвижка
Задвижка – это символьный объект тепловой сети, являющийся отсекающим устройством (позволяет отключать участки сети).
Задвижка в модели ZuluThermo может работать следующими способами:
-
исключительно запирающее устройство;
Моделирует открытую или закрытую запорную арматуру. Для расчетов в ZuluThermo, марка ЗУ не указывается. Основные исходные данные — это Имя узла и геодезическая отметка, м.
-
запорно-регулирующее устройство, работающее с учетом изменяющегося сопротивления затвора (клапана) в зависимости от степени открытия (положения). Для этого следует использовать справочник по запорной арматуре, который позволяет задать характеристики запорно-регулирующих устройств.
При расчетах в ZuluThermo, такое ЗУ может находиться в промежуточном состоянии, которое определяется степенью его закрытия. В этом случае, кроме имени узла и геодезической отметки, потребуется указать Марку, диаметр и степень открытия ЗУ. Полный список полей по ЗУ.
-
сливное устройство, с заданным диаметром («Слив через задвижку»).
Условное обозначение запорно-регулирующего устройства в зависимости от режима работы:
Задвижка в однолинейном изображении представляется одним узлом, но во внутреннем представлении в зависимости от заданных параметров в семантической базе данных, может быть установлена на обоих трубопроводах Рисунок 48, «Однолинейное и внутреннее представление задвижки».
Рисунок 48. Однолинейное и внутреннее представление задвижки

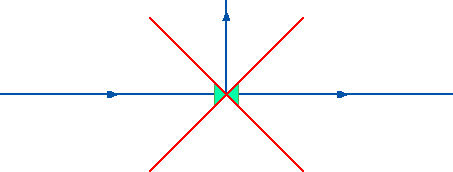

В задвижку может входить только один участок и только один участок выходить. На Рисунок 49, «Неправильное изображение задвижки» показано неправильное изображение задвижки.
Рисунок 49. Неправильное изображение задвижки
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Задвижка в режиме |
Графический тип объекта- символьный, относится к объектам инженерных сетей и
классифицируется как отсекающее устройство. Уникальный номер (ID) в структуре слоя тепловой
сети – ID 5.
Изображение задвижек, расположенных внутри тепловой камеры показано на Рисунок 50, «Деталировка тепловой камеры». Для этого следует изменить размер отображения запорных устройств («Изменение размеров символов тепловой сети»), а также настроить символ тепловой камеры («Изменение внешнего вида символов тепловой сети»).
| Примечание |
|---|---|
|
Видеоурок по настройке символов тепловой сети можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/layerstruct/layer_struct_edit_symbol/ |
Рисунок 50. Деталировка тепловой камеры
