При одновременном указании марки насоса и напора, развиваемым насосом, приоритетным будет поле Марка насоса.

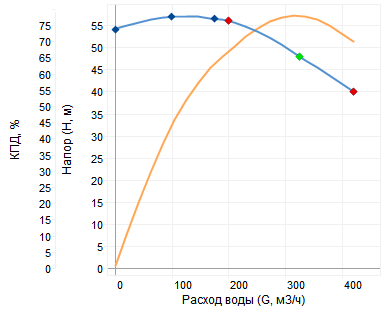

1 — характеристикой насоса.

НС работает с учетом марки насоса и соответствующей ей напорно-расходной характеристике. Марки и характеристики насосов указываются в Справочнике по насосам («Справочник по насосам»). В справочнике можно задать его QH характеристику любым количеством точек. Подробнее об этом смотрите «Справочник по насосам».

2 — Напор на насосе.

НС работает как "идеальное" устройство, которое нагнетает давление в трубопроводе на заданную величину, независимо от расхода теплоносителя.

3 — Регулятор напора после насоса.

4 — Регулятор давления после насоса.

НС работает как комбинация насоса и регулятора давления, поддерживая заданный напор (давление) в месте установке или заданной точке (узле измерения).

Давление указывается без геодезической отметки. Значение напора включает в себя величину геодезической отметки

5 — Регулятор располагаемого напора.

НС поддерживает располагаемый напор в месте установке или заданной точке (узле измерения).

6 — Регулятор давления до насоса

7 — Регулятор напора до насоса.

НС поддерживает заданный напор (давление) до насосной станции.

Давление указывается без геодезической отметки. Значение напора включает в себя величину геодезической отметки

	Предупреждение
	Доступные только для насоса на подающем. Используются без вспомогательного участка.
