Результаты поверочного расчета

Во время расчета в окне сообщений ведется протокол, в котором отображаются этапы расчета и при удачном итоге появляется сообщение Расчет окончен и указывается время проведения расчета.

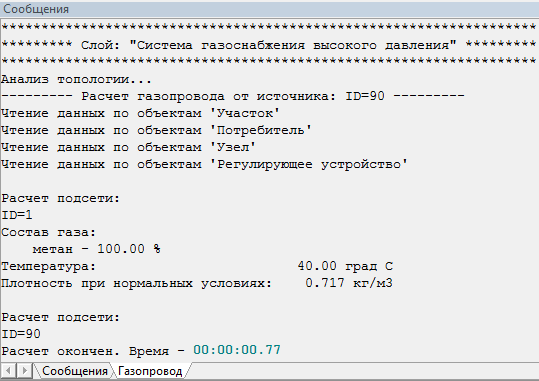

Протокол поверочного расчета

Рисунок 104. Протокол поверочного расчета


В результате расчета по каждому объекту газопроводной сети будут записаны итоговые данные. Для просмотра результатов необходимо открыть окно семантической информации по конкретному объекту и посмотреть результаты.

По регулирующим устройствам

  1. Pin, Давление на входе, кПа — в результате расчета определяется давление на входе.

  2. Pfact, Фактическое давление на выходе, кПа — определяется в результате расчета фактическое давление на выходе регулирующего устройства.

    Доступно с версии — 10.0.0.8221(дата релиза — 04.07.2022).

  3. Gin, Расход при нормальных условиях, м3/ч — определяется в результате расчета суммарный расход при нормальных условиях от регулирующего устройства.

  4. Gstd, Расход при стандартных условиях, м3/ч — определяется в результате расчета суммарный расход при стандартных условиях от регулирующего устройства.

  5. Ro_t, Плотность, кг/м3 — в результате расчета плотность газа в данном узле.

По потребителям

  1. Pin, Давление на входе, кПа - в результате расчета определяется давление на входе.

  2. Ro_t, Плотность, кг/м3 - в результате расчета определяется плотность газа.

По колодцам на газопроводе

  1. P, Давление, кПа - в результате расчета определяется давление в узле.

  2. Ro_t, Плотность, кг/м3 - в результате расчета определяется плотность газа.

По участкам газопроводной сети

  1. Lr, Расчетная длина участка, м - определяется расчетная длина участка.

  2. G, Расход при нормальных условиях, м3/час - в результате расчета определяется расход газа при нормальных условиях.

  3. Gstd, Расход при стандартных условиях, м3/час - - в результате расчета определяется расход газа при стандартных условиях.

  4. Gv, Фактический расход, м3/час - в результате расчета определяется фактический (по результатам расчета) расход газа участке в м3/час.

  5. Pin, Давление в начале участка, кПа - в результате расчета определяется давление в начале участка.

  6. Pout, Давление в конце участка, кПа - в результате расчета определяется давление в конце участка.

  7. dPfact, Потеря давления, кПа - в результате расчета определяется потеря давления на участке.

  8. V, Скорость в начале участка, м/сек - в результате расчета определяется скорость газа в начале участка.

    Если в результате поверочного расчета скорость на участке превышает допустимую для данной категории газопроводов, то ZuluGaz отобразит соответствующее предупреждение.

  9. Re, Число Рейнольдса - в результате расчета определяется число Рейнольдса.

  10. Lamda, Коэффициент гидравлического трения - в результате расчета определяется коэффициент гидравлического трения.

  11. Pg, Гидростатическое давление, кПа - в результате расчета определяется гидростатическое давление.

  12. Nu, Кинематическая вязкость, м2/сек - в результате расчета определяется кинематическая вязкость.

По запорной арматуре

  1. Pin, Давление, кПа - в результате расчета определяется давление в узле.

  2. Gin, Расход, м3/час - в результате расчета определяется расход.

  3. Ro_t, Плотность, кг/м3 - в результате расчета определяется плотность газа.
