Экспорт технологической схемы

Для экспорта технологической схемы канализационной сети:

  1. Выберите команду главного меню Задачи|ZuluDrain или нажмите на панели инструментов кнопку . Откроется окно расчетов ZuluDrain.

  2. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети и нажмите кнопку ОК.

  3. Перейдите на вкладку Технологическая схема.

  4. Отметьте выпуск для которого будет производиться расчет, установив флажок рядом с названием источника.

    Для снятия выделения со всех элементов установите флажок у первого элемента в списке.

    Выбор сети для построения технологической схемы

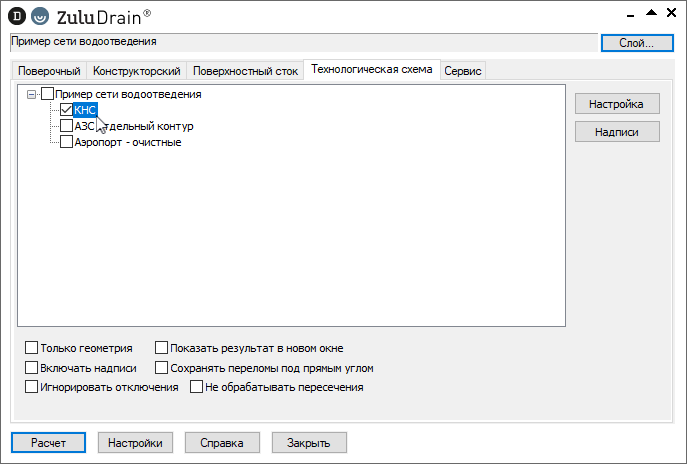

    Рисунок 118. Выбор сети для построения технологической схемы


  5. Укажите опции экспорта:

    • Только геометрия — при включении данной опции экспортирована будет только графика, без баз данных с информацией по объектам.

      [Примечание]Примечание

      Если включена опция Только геометрия, то опция Включать надписи недоступна.

    • Включать надписи — установите для экспорта, подключенных к слою, надписей (бирок) на технологическую схему.

    • Игнорировать отключения — при включении этой опции, ZuluDrain не учитывает отключенные участки и создает технологическую схему, включая в неё все связанные элементы.

    • Показать результат в новом окне — после выполнения экспорта слой откроется в новом окне (новой карте).

    • Сохранять переломы под прямым углом — при включении данной опции все повороты под прямым углом будут сохранены и повторяться в экспортированной схеме. На рисунке ниже из исходная схема (1) и далее показаны результаты без сохранения переломов (2) и с сохранением переломов (3).

      Сохранение переломов на схеме

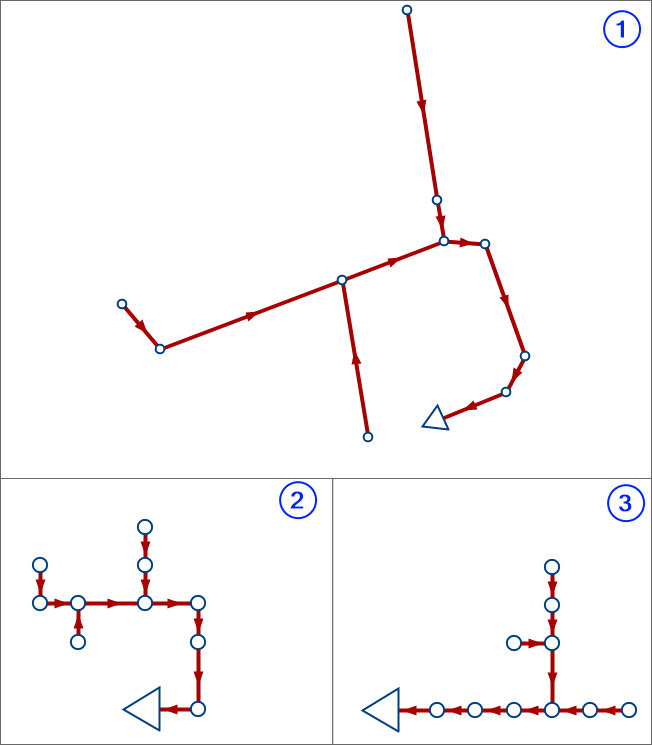

      Рисунок 119. Сохранение переломов на схеме


    • Не обрабатывать пересечения — по умолчанию ZuluDrain учитывает все пересечения трубопроводов при построении технологической схемы: если в исходном слое есть пересечение трубопроводов, то и в готовой схеме оно тоже будет.

      [Примечание]Примечание

      В рассматриваемой ситуации речь идёт о визуальном пересечении трубопроводов, при этом они не соединены между собой гидравлически.

      Чтобы в результирующей схеме не было пересечений, следует включить опцию Не обрабатывать пересечения.

      Пример построения схемы представлен на рисунке ниже:

      Построение схемы с опцией "Не обрабатывать пересечения"

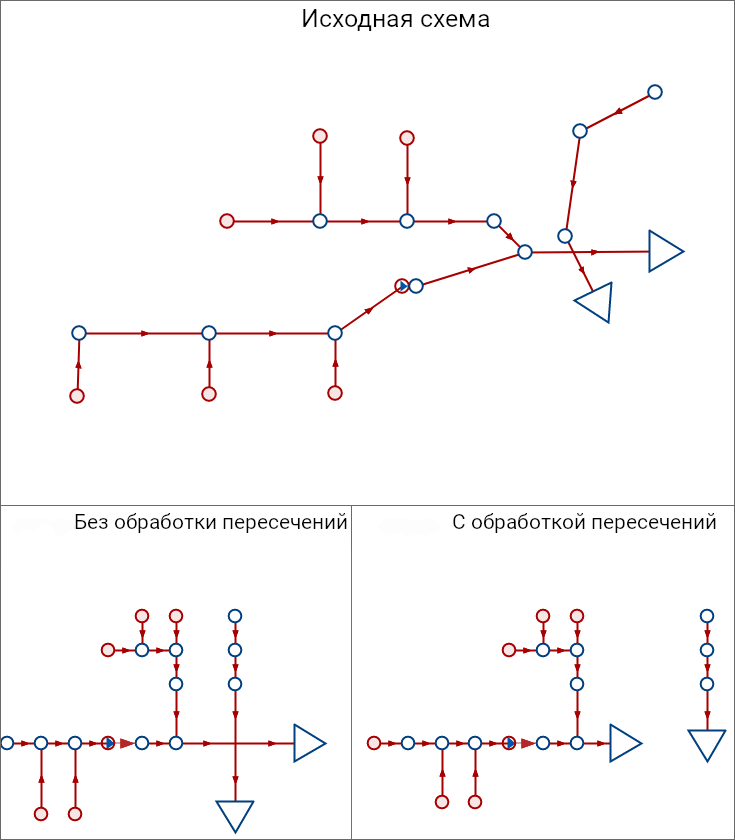

      Рисунок 120. Построение схемы с опцией "Не обрабатывать пересечения"


  6. Чтобы запустить экспорт технологической схемы нажмите кнопку Расчет.

  7. В открывшемся диалоге укажите расположение и название слоя с результирующей технологической схемой. В строке Имя файла введите имя слоя и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  8. Введите пользовательское Название слоя и нажмите ОК.

    Начнется экспорт технологической схемы. Если включена опция Показать результат в новом окне, то после выполнения экспорта слой откроется в новом окне (новой карте).
