Технологическая схема

ZuluDrain 2021 позволяет построить ортогональную технологическую схему, на основе существующего слоя канализационной сети. Технологическая схема системы водоотведения отображается без привязки к местности, но сохраняет топологию сети для решения расчётных и аналитических задач.

Результатом построения схемы является слой геоинформационной системы ZuluGIS. В результате преобразования исходного слоя, объекты технологической схемы располагаются с учётом принципа ортогональности — то есть с углом поворота, кратным 90°. Ориентация осей инженерной сети по сторонам света, при этом, может не соответствовать фактической. Построение ортогональной технологической схемы происходит с наследованием ID (Sys) и атрибутов исходной тепловой сети (базами данных). Схема создается не в географической системе координат, а в план-схеме локальный датум.

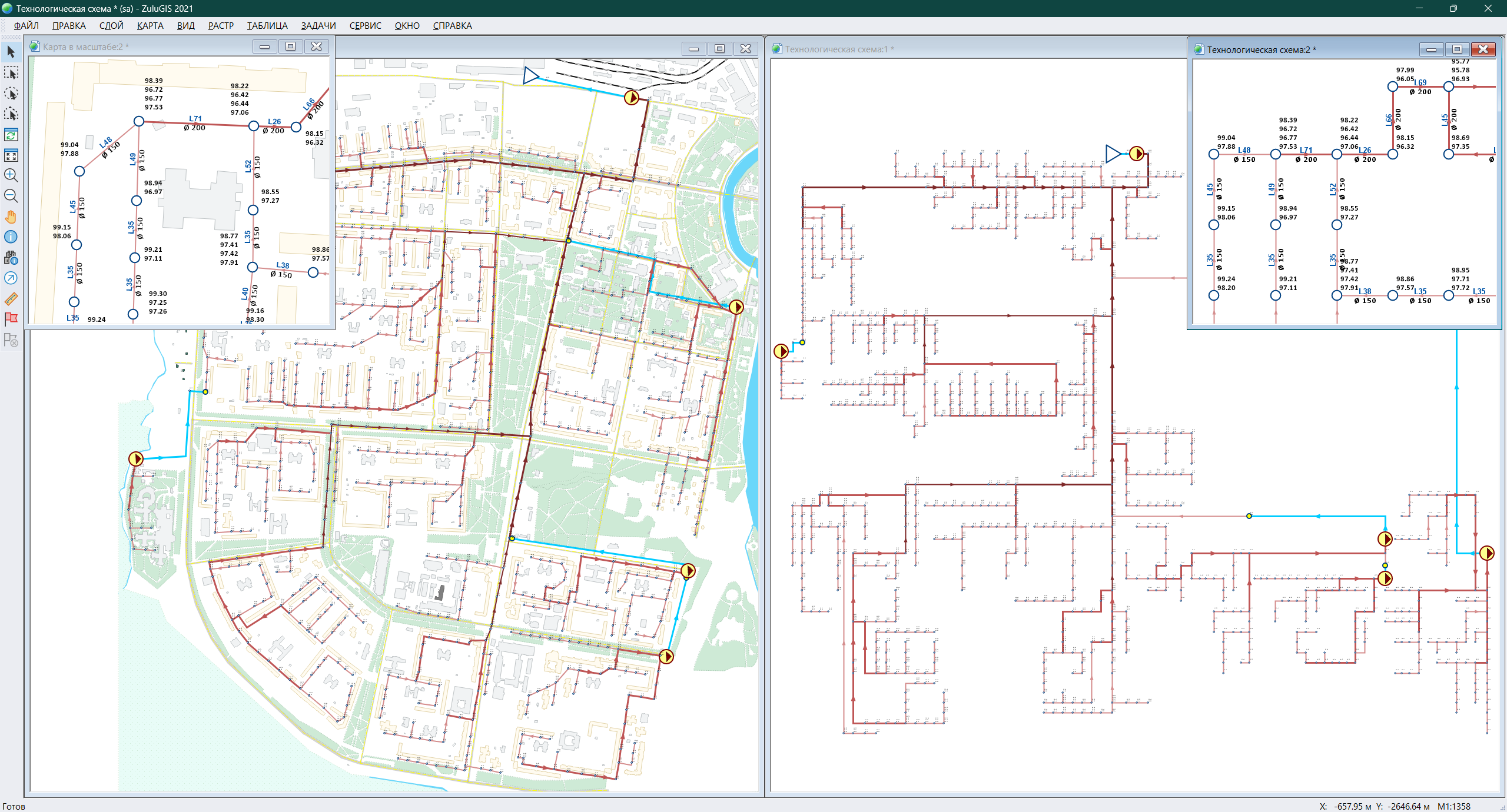

На картинке далее приведён пример исходного слоя канализационной сети (слева) и результат построения технологической схемы (справа).

Количество элементов, связанных с выпусками, при построении технологической схемы остается неизменным, что свидетельствует о том, что гидравлический расчет схемы сети на карте и технологической схемы будет выполняться одинаково.

Пользователь может выбрать от какого выпуска будет происходить построение схемы, а также выделить группу объектов, которые будут экспортированы.

Подробнее о возможностях экспорта смотрите раздел «Экспорт технологической схемы».
