Расчетные задачи. Просмотр протокола контроля данных.

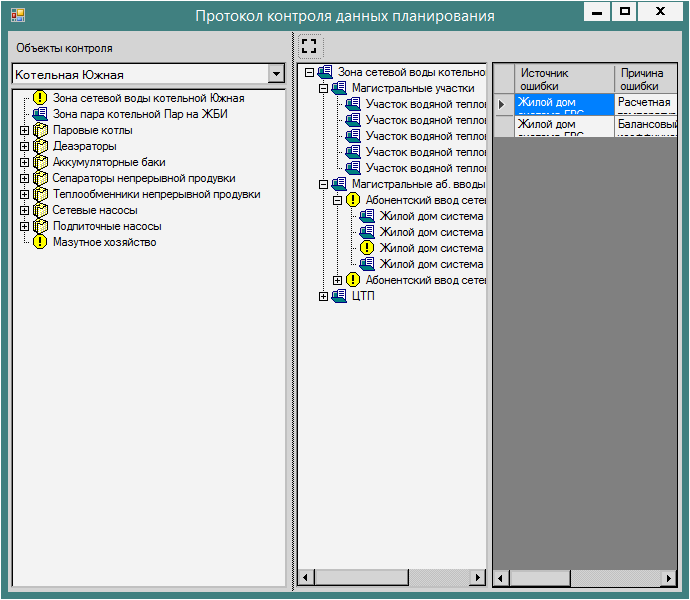

В процессе выполнения каждой расчетной задачи осуществляется контроль запрошенных исходных данных, а по результатам контроля формируется протокол выявленных ошибок. Форма просмотра протокола ошибок, выявленных в процессе выполнения расчетной задачи представлена на рисунке



В левой части формы размещены элементы представления объектов, подвергнутых контролю в процессе расчета.

Список Объекты контроля содержит следующие элементы

  • Структура БД
  • Перечень котельных, подвергнутых расчету

Если в списке Объекты контроля выбран элемент Структура БД, то в окне в правой части формы будет представлен протокол ошибок, выявленных при обращении к структуре базы данных приложения.

Если в списке Объекты контроля выбрана какая-либо котельная, то все объекты, относящиеся к данной котельной и участвующие в рассматриваемой расчетной задаче, будут представлены в виде иерархической структуры. Щелчок левой кнопкой мышки на узле иерархической структуры, отвечающей объекту данной котельной, делает этот объект текущим, что приводит к отображению протокола ошибок, выявленных по текущему объекту в процессе выполнения расчетной задачи.

Узел иерархической структуры, отвечающий объекту котельной, маркируется пиктограммой , если данный объект не имеет выявленных ошибок. Если сам объект или его дочерний объект имеет ошибки данных, то узел иерархической структуры маркируется пиктограммой
