Контроль данных.
ПРК Источник обладает функциями контроля данных, введенных пользователем, на предмет их достоверности и возможности использования в расчетных задачах. Функции контроля используются, как на этапе ввода исходных данных, например, при паспортизации оборудования (рассматриваются в данной главе настоящего руководства), так и в процессе выполнения расчетных задач (рассматриваются в соответствующих главах настоящего руководства).
|
Разработчик ПРК источник настоятельно рекомендует использовать процедуры контроля данных еще на этапе паспортизации оборудования котельной и элементов СТС, поскольку это позволит своевременно выявить и устранить возможные ошибки индивидуально по каждому из объектов. В процессе выполнения расчетных задач протокол контроля данных создается для всех объектов, участвующих в расчете, поэтому устранение выявленных ошибок будет несколько затруднено из-за возможного обилия исследуемых объектов.
|
Элемент, предназначенный для выполнения контроля исходных данных, размещается в нижней части форм паспортизации оборудования котельных и элементов СТС.
В зависимости от типа исследуемого объекта, элемент контроля исходных данных может быть представлен в следующем виде
- вид для контроля данных по типовому объекту оборудования
- вид для контроля данных по объекту, в состав которого входят сопутствующие объекты
- вид для контроля данных по объекту, допускающему графическое представление данных

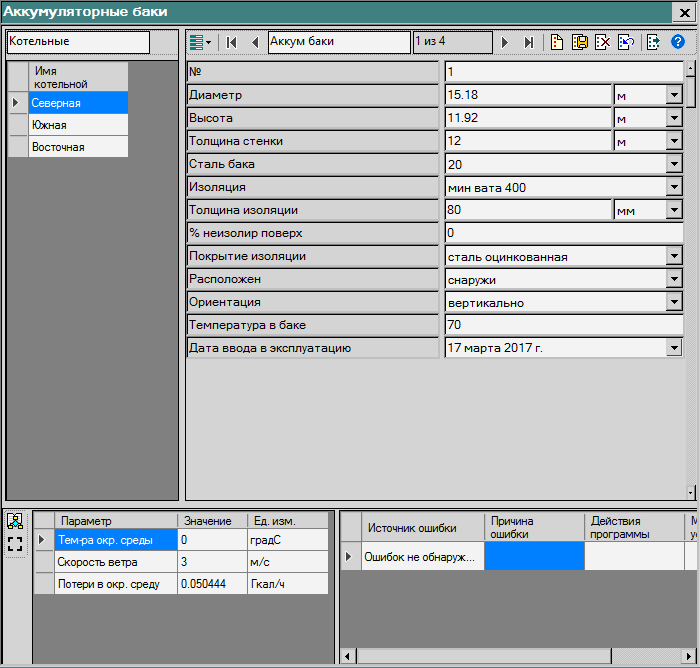

На рисунке представлен элемент контроля данных в виде, присущем типовому объекту оборудования котельной (в данном примере это аккумуляторный бак).
В левой части элемента контроля данных размещается вертикальная панель инструментов, содержащая кнопки управления функциями контроля данных, а так же таблица для ввода условий и представления результатов поверочного расчета объекта. В правой части элемента контроля данных размещается таблица-протокол ошибок в исходных данных, выявленных в процессе поверочного расчета исследуемого объекта.
|
Контроль исходных данных всегда выполняется только в процессе поверочного расчета текущего объекта, поэтому при перемещении указателя записи на запись, отвечающую следующему объекту паспортизации, протокол контроля данных по предыдущему объекту удаляется.
|
Рассмотрим процедуру контроля исходных данных на примере паспортизации аккумуляторного бака:
- переместите указатель записи на аккумуляторный бак, предполагаемый к контролю исходных данных
- в ячейки столбца Значение последовательно введите условия поверочного расчета, в нашем случае температуру окружающей среды и, если бак установлен на открытом воздухе, скорость ветра
- нажмите на кнопку , чтобы выполнить поверочный расчет потерь тепла от наружной поверхности стенки бака в окружающую среду

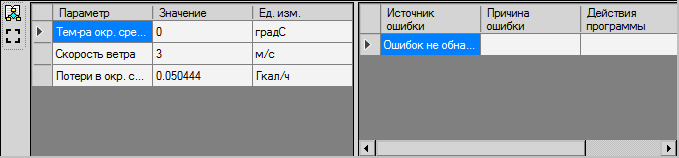

В результате описанных действий будет вычислен поток тепла от поверхности бака в окружающую среду, отвечающий заданным в таблице паспортизации характеристикам исследуемого бака и указанным условиям расчета.
|
Результаты контрольного расчета в базе данных не сохраняются и не подлежат передаче на печать.
|
Таблица-протокол ошибок заполняется перечнем ошибок, выявленных в процессе контрольного расчета объекта, каждая из которых обладает следующими атрибутами
Источник ошибки
|
Объект, вызвавший ошибку, например, наименование исследуемого объекта паспортизации.
|
Причина ошибки
|
Наименование ошибочного атрибута объекта, например, диаметр аккумуляторного бака, если его значение признано недопустимым.
|
Действия программы
|
Действия, предусмотренные приложением для исследуемого объекта во время выполнения его расчета в условиях наличия данной ошибки. Например, приложением могут быть предусмотрены следующие действия
- исследуемый объект может быть исключен из расчета, если обнаруженная ошибка будет признана критической
- ошибочное значение атрибута, введенное пользователем, может быть заменено на достоверное, если это допускается методикой расчета
- другие действия, предусмотренные приложением для конкретного объекта
|
Методы устранения
|
Рекомендации пользователю по устранению данной ошибки.
|
Кнопка на панели элемента контроля данных позволяет загрузить таблицу протокола выявленных ошибок в отдельное окно для удобства просмотра.

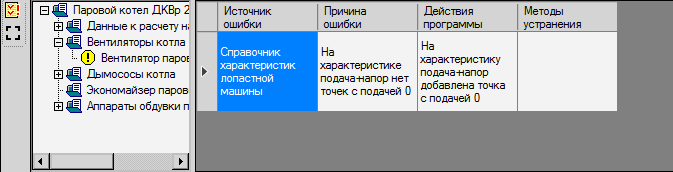

Элемент контроля данных для объекта в состав которого входят сопутствующие объекты, дополняется иерархическим списком сопутствующих объектов и для каждого из них создается отдельный протокол выявленных ошибок данных. На рисунке представлена форма элемента контроля данных для парового котла, укомплектованным вентилятором, дымососом, экономайзером и другим сопутствующим оборудованием. Чтобы просмотреть протокол ошибок, выявленных, например, по вентилятору котла, следует щелкнуть левой кнопкой мышки на соответствующем узле в иерархическом списке, тогда в таблице будут представлены все ошибки данных по вентилятору.

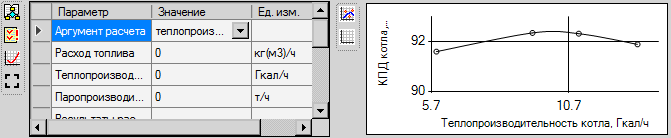

Элемент контроля данных для объекта предполагающего графическое представление данных дополняется окном графика, а вертикальная панель инструментов, в этом случае, будет содержать кнопку , предназначенную для построения графика. На рисунке представлен элемент контроля данных парового котла в виде отображения графика зависимости КПД котла от его теплопроизводительности, созданный на базе режимной карты котла.
Кнопка в окне графика предназначена для настройки основных параметров отображения графика, задаваемых в диалоговом окне Настройка графика

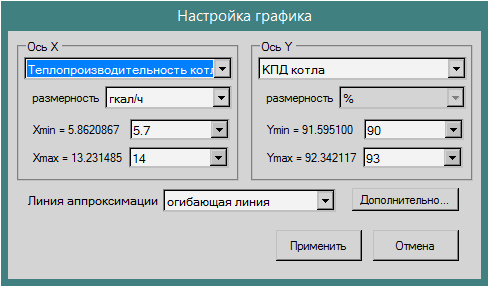

Назначение элементов диалогового окна Настройка графика
- группы Ось X и Ось Y содержат управляющие элементы для настройки осей графика X и Y соответственно
- список в верхней части группы содержит перечень показателей, значения которых могут быть представлены на графике
- список размерность служит для выбора размерности, в которой следует представить выбранный показатель
- метка X/Ymin/max представляет минимальное/максимальное значение выбранного показателя в таблице данных исследуемого объекта
- поле рядом с меткой X/Ymin/max служит для ввода произвольного минимального/максимального предела шкалы, кнопка служит для ввода в поле минимального/максимального предела шкалы, предложенного программой
- список Линия аппроксимации позволяет выбрать вид линии, аппроксимирующей (огибающей) опорные точки графика

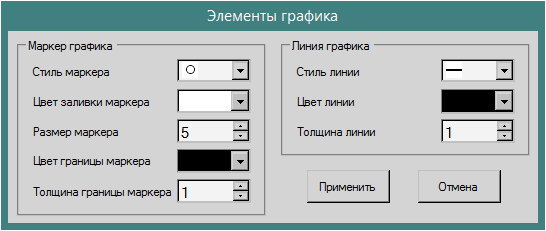

Нажав на кнопку Дополнительно пользователь получает возможность настроить атрибуты представления маркеров опорных точек графика и линии графика в диалоговом окне Элементы графика, показанном на рисунке
|
