Запуск расчета

[Примечание]Примечание

Прежде чем запускать расчет, внимательно проверьте настройки расчетов (Настройки расчетов)

Для запуска поверочного расчета:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется окно теплогидравлических расчетов (смотрите Рисунок 151, «Вкладка «Поверка» диалога теплогидравлических расчетов»).

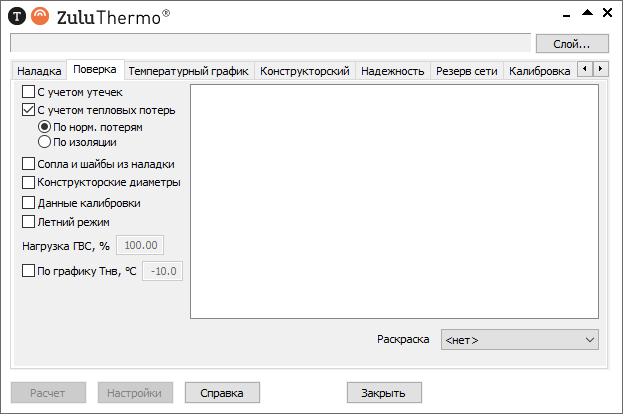

    Вкладка «Поверка» диалога теплогидравлических расчетов

    Рисунок 151. Вкладка «Поверка» диалога теплогидравлических расчетов


  2. Откройте вкладку Поверка;

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге (смотрите Рисунок 152, «Окно выбора слоя») и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 152. Окно выбора слоя


  4. Отметьте источник, для которых будет производиться расчет, установив флажок рядом с названием источника (Рисунок 153, «Выбор источника для расчета»);

    Выбор источника для расчета

    Рисунок 153. Выбор источника для расчета


  5. В левой части диалогового окна задайте параметры проводимого расчета, установив требуемые флажки:

    • C учетом утечек — проводить ли расчет с учетом нормативных утечек в тепловой сети;

    • С учетом тепловых потерь — проводить ли расчет с учетом тепловых потерь. Дополнительно требуется выбрать способ учета: с учетом нормативных тепловых потерь или потерь через изоляцию;

    • Сопла и шайбы из наладки — при включении данной опции, в расчете будут участвовать шайбы, подобранные в результате наладочного расчета;

    • Диаметры из конструкторского расчета — при включении данной опции, в расчете будут использоваться диаметры, подобранные конструкторским расчетом.

    • Данные калибровки — включите для проведения поверки с данными, полученными в результате калибровки модели тепловой сети.

      [Внимание]Внимание

      Результаты поверочного расчета и расчета калибровки будут совпадать только при одинаковых расходах, например с обобщенными потребителями.

    • Летний режим — при включении данной опции отключается отопительная нагрузка и нагрузка на вентиляцию и во время расчета меняются схемы присоединения потребителей и ЦТП. Подробнее смотрите раздел «Опция Летний режим».

  6. Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление ошибке Рисунок 154, «Ошибка при запуске расчета» (красным цветом). Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если Вы впишете диаметр участка более 1.4 м, то программа выдаст ошибку.

Ошибка при запуске расчета

Рисунок 154. Ошибка при запуске расчета


  1. Окно Сообщения

  2. Сообщение об ошибке

  3. Окно базы данных объекта, у которого обнаружена ошибка

  4. Поле базы данных с ошибочным значением

  5. Объект с ошибкой в данных

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта тепловой сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения. В случае ошибок они в протоколе будут выделены красным цветом (более подробно о возможных ошибках Возможные ошибки расчетов).
