На вкладке Потери напора пользователем выбирается формула для определения потерь напора, а также параметры, связанные с гашением напора и подбором дросселирующих устройств.
Рисунок 137. Диалог настройки расчетов. Вкладка "Потери напора"
Формула для расчета λ коэффициента гидравлического трения выбирается в поле с соответствующим названием. Возможен расчет коэффициента трения по формулам Альтшуля, Шифринсона, Никурадзе, Кульбрука-Уайта («Скорость, потери напора, сопротивления»).
Максимальный напор, гасимый соплом (в долях от минимально необходимого) — задается максимальный избыточный напор который может быть погашен соплом элеватора.
Указывается отдельно для групповых элеваторов на ЦТП и потребителей (ИТП).
Значение по умолчанию 2
. Возможные значения от 1
до 20
.
![]() | Примечание |
---|---|
Гашение очень большого избыточного напора соплом элеватора позволяет в наладочном расчете, в ряде случаев, подбирать элеваторные узлы без дополнительных дроссельных шайб. Однако в случаях, когда давление в обратном трубопроводе ниже требуемого (высота здания + запас напора на заполнение системы), в наладочном расчете будет все равно будет подбираться шайба на обратном, чтобы избежать опорожнения системы. |
Подбор сопла при напорах меньше мин. необходимого — позволяет указать при каком минимальном располагаемом напоре будет подбираться сопло элеватора. Чтобы задать пользовательское значение располагаемого напора, включите опцию Подбирать сопло.
В случае, когда располагаемый напор в результате наладочного расчета будет ниже указанного в настройках, будет выведено сообщение о том, что подобрать сопло не возможно.
![]() | Подсказка |
---|---|
При маленьком напоре располагаемом напоре элеватор может работать с более широким соплом. |
Макс. напор, гасимый шайбой на подающем — для наладочного расчёта указывается максимальный напор (в метрах), который можно потерять на шайбе подающего трубопровода. В этом случае часть напора будет погашена шайбой на подающем, а для оставшаяся часть избыточного напора - шайбой на обратном трубопроводе.
Активна только при включенной опции Гасить остальную часть напора на обратном.
В поле Запас напора на заполнение системы, м — задается запас напора на заполнение системы (по умолчанию 5 метров).
В поле Максимально допустимое давление в обратке, м — указывается максимально допустимое давление в обратном трубопроводе. При его превышении, в результате расчета отображается предупреждающее сообщение. Указывается для следующих вида подключений:
Схемы с независимым присоединением.
Остальные схемы.
При установленном флажке Корректировать номер элеватора, оптимальный номер элеватора подбирается по следующей номограмме. (Рисунок 138, «Номограмма для выбора элеватора»). Подробнее смотрите раздел «Расчёт элеваторного узла и дросселирующих устройств».

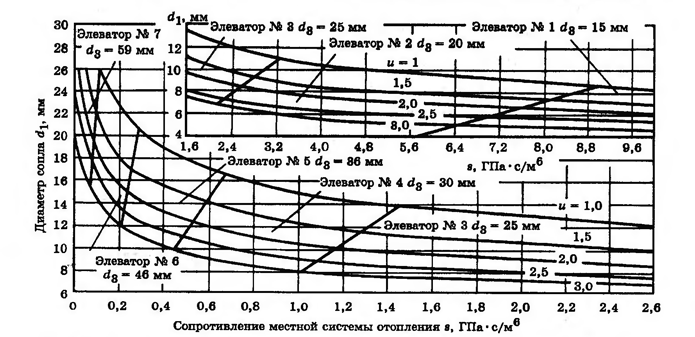

Рисунок 138. Номограмма для выбора элеватора
В поле Минимальный диаметр сопла задается минимальный диаметр подбираемого сопла элеватора. Значение по умолчанию 3 мм.
В поле Минимальный диаметр шайбы задается минимальный диаметр подбираемых дросселирующих шайб. Значение по умолчанию 3 мм.
