Типы объектов


Пред.		След.

Для моделирования тепловой сети используются типовые объекты (смотрите подробнее в справочном пособии ZuluGIS в разделе Общие сведения|Слои). Создание типов и режимов, а также их редактирование происходит в диалоговом окне Структура слоя ( ).

Тип объекта определяет, какую функцию данный типовой объект должен выполнять, например Источник – является источником тепловой энергии, Потребитель – потребителем тепловой энергии и т.д. К типовым объектам может привязываться семантическая база данных.

Каждый типовой объект, в свою очередь, может иметь несколько режимов, которые задают различные способы работы (отображения) типового объекта. Например, тип объекта- задвижка, режимы работы – открыта и закрыта. Подробнее о режимах.

Все дополнительные узловые элементы будут восприниматься, как простой узел (разветвление). В качестве исходных данных и результатов расчета будут использоваться поля с исходными данными (Name, Hgeo) и результатами расчёта, как у объекта Узел «Узел тепловой сети».

Дерево типов и режимов находится в структуре слоя тепловой сети. При выделении левой кнопкой мыши типа объекта (например, источник), в дереве типов и режимов (Рисунок 86, «Вкладка «Тип объекта»») справа откроется вкладка, в которой отобразятся свойства выделенного типа.

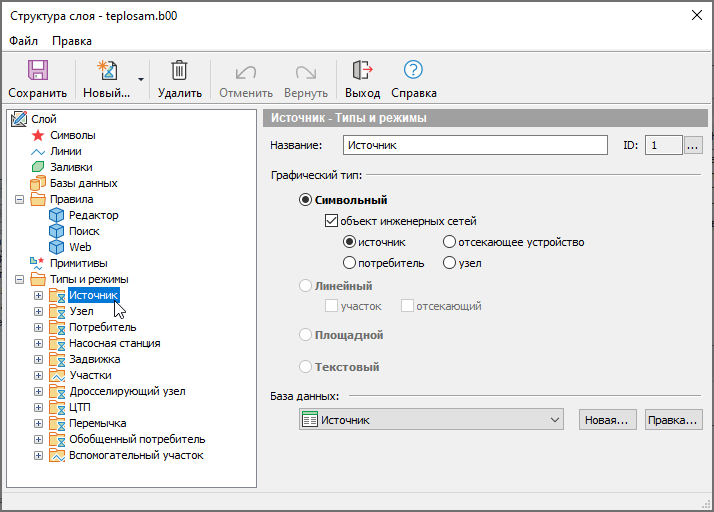

Рисунок 86. Вкладка «Тип объекта»

На открывшейся вкладке диалога расположены следующие разделы:

Название− В данной строке отображается название типа, оно же одновременно отображается в дереве типов;
ID− Отображается ID выделенного типа, то есть номер, который за данным типом закреплен. У каждого типа свой номер;
Графический тип − Типовые объекты могут быть символьными, линейными и площадными. Символьный тип имеет дополнительный признак объект инженерных сетей, наличие которого позволяет конкретизировать какие функции (источник, потребитель, простой узел или запорной устройство) этот тип выполняет.

Линейный тип имеет два дополнительных признака:
- участок − наличие этого признака позволит системе относиться к объектам такого типа как к участкам инженерной сети, то есть при вводе потребует наличия на своих концах объектов символьного типа;
- отсекающий − при установленном флажке, участок будет рассматриваться как отсекающее устройство, т. е. отключение на схеме можно будет производить участком.
