Простой узел

Простой узел – это символьный объект тепловой сети, например, разветвление трубопровода, смена прокладки, вида изоляции или точка контроля для регулятора.

Условное обозначение узловых объектов в зависимости от режима работы:

На Рисунок 36, «Слева однолинейное изображение узла, справа: внутреннее представление» показан внешний вид узла в однолинейном изображении и во внутреннем представлении в математической модели. В математической модели объект представляется двумя узлами, установленными на подающем и обратном трубопроводах.

Слева однолинейное изображение узла, справа: внутреннее представление

Рисунок 36. Слева однолинейное изображение узла, справа: внутреннее представление

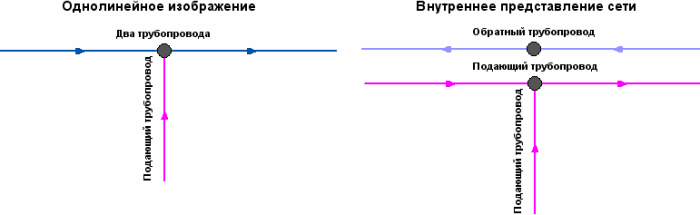

На Рисунок 37, «Подключение подающего трубопровода к тепловой сети» представлен вариант подключения одного трубопровода (подающего) к двухтрубной тепловой сети.

Подключение подающего трубопровода к тепловой сети

Рисунок 37. Подключение подающего трубопровода к тепловой сети


Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя тепловой сети – ID 2.
