Перемычка — это символьный объект тепловой сети, моделирующий участок между подающим и обратным трубопроводами (байпас).

Условное обозначение перемычки в зависимости от режима работы (включен — номер режима 1, отключен — 2):

	Подсказка
	Если необходимо, чтобы различные объекты-перемычки отображались в слое тепловой сети разными символами, то добавьте новые режимы в структуру слоя. При этом важно соблюдать действующие правила добавления режимов.

По умолчанию перемычка моделируется как обычный участок тепловой сети. Расход через перемычку определяется исходя из сопротивления перемычки (длина, диаметр, местные сопротивления). Возможно указать пропускную способность (м³/ч) устройств, установленных на перемычке или самой перемычки.

В поле Тип перемычки можно выбрать различные варианты моделирования перемычки:

Таблица 4. Тип перемычки

Способ	Описание
0 (или пусто) — По умолчанию	Перемычка моделируется как обычный участок тепловой сети. Расход через перемычку определяется исходя из сопротивления перемычки (длина, диаметр, местные сопротивления). Возможно указать пропускную способность (м³/ч) устройств, установленных на перемычке или самой перемычки.
1 — Регулятор температуры	В этом случае регулятор будет стараться поддерживать заданный постоянный расход по перемычке (указывается в поле Регулируемый параметр).
2 — Регулятор температуры	Поддерживает заданную температуру на выходе "узла смешения". Увеличивает расход через перемычку и циркуляцию сетевой воды таким образом, чтобы тепловые потери уменьшились и была получена заданная температура. Подробнее смотрите «Перемычка с регулятором температуры».

Способ

Описание

0 (или пусто) — По умолчанию

Перемычка моделируется как обычный участок тепловой сети. Расход через перемычку определяется исходя из сопротивления перемычки (длина, диаметр, местные сопротивления).

Возможно указать пропускную способность (м³/ч) устройств, установленных на перемычке или самой перемычки.

1 — Регулятор температуры

В этом случае регулятор будет стараться поддерживать заданный постоянный расход по перемычке (указывается в поле Регулируемый параметр).

2 — Регулятор температуры

Поддерживает заданную температуру на выходе "узла смешения". Увеличивает расход через перемычку и циркуляцию сетевой воды таким образом, чтобы тепловые потери уменьшились и была получена заданная температура. Подробнее смотрите «Перемычка с регулятором температуры».

Внутреннее представление перемычки

Перемычка во внутреннем представлении является участком, соединяющим подающий и обратный трубопроводы, как показано на Рисунок 52, «Слева: однолинейное изображение сети, справа: её внутреннее представление».

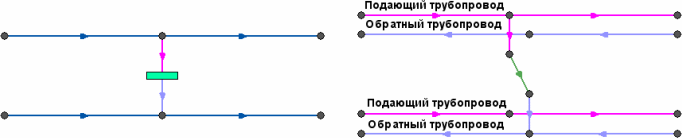

Рисунок 52. Слева: однолинейное изображение сети, справа: её внутреннее представление

Так как перемычка в однолинейном изображении представлена узлом, то изобразить соединение между подающим трубопроводом одного участка и обратным трубопроводом другого участка можно, как представлено на Рисунок 53, «Слева: однолинейное изображение сети, справа: её внутреннее представление».

Рисунок 53. Слева: однолинейное изображение сети, справа: её внутреннее представление

Моделирование летнего режима с помощью перемычек

С помощью перемычек можно моделировать летний режим работы открытых систем централизованного теплоснабжения, в случаях, когда теплоноситель может подаваться к потребителям как по подающему, так и по обратному трубопроводам, без возврата воды на источник. Переходы между подающими и обратными трубопроводами осуществляются через перемычки. Изображение этой схемы и её внутреннее представление показаны на рисунке Рисунок 54, «Сверху: однолинейное изображение сети, снизу: её внутреннее представление».

Про моделирование летнего режима смотрите также раздел «Моделирование летнего режима работы».

Рисунок 54. Сверху: однолинейное изображение сети, снизу: её внутреннее представление

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя тепловой сети – ID 11.
