Вспомогательный участок для ЦТП

Вспомогательный участок для ЦТП — режим вспомогательного участка, указывающий начало трубопровода ГВС при четырёхтрубной схеме подключения (теплоноситель на систему отопления и на ГВС выходит по разным трубопроводам).

Можно использовать во всех схемах присоединения ЦТП кроме схем № 1, 4, 7, 21, 22.

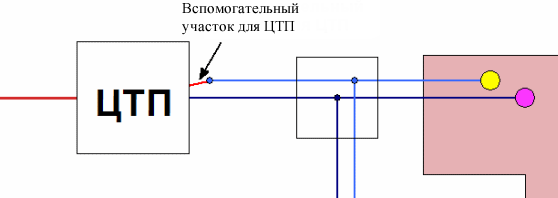

Вспомогательный участок соединяет только ЦТП и простой узел (разветвление, камера), к которому подключается трубопровод ГВС (Рисунок 65, «Подключение трубопровода ГВС»). Исходные данные для вспомогательного участка не указываются.

Подключение трубопровода ГВС

Рисунок 65. Подключение трубопровода ГВС
