Активный регулятор температуры на перемычке — это символьный объект математической модели, поддерживающий постоянную заданную температуру в подающем трубопроводе. Используется для моделирования ситуации, когда часть теплоносителя по перемычке из обратного трубопровода подмешивается в подающий трубопровод. Регулирование и поддержание температуры происходит за счет изменения расхода теплоносителя, проходящего по перемычке. Этот элемент в отличии от «Активный погодный регулятор температуры на перемычке» будет поддерживать заданную температуру, независимо от температуры наружного воздуха.

В математической модели данный тип регулятора можно назвать "активный" — его работа похожа на работу насоса на перемычке и регулирующего клапана.

С помощью регуляторов можно моделировать работу узла смешения, ЦТП или технологической схемы.

— условное обозначение регулятора температуры на перемычке.

Как добавить в структуру

Для добавления режима в структуру слоя следует Обновить структуру таблиц «После установки обновления».

Присоединение регулятора к сети

Регулятор температуры на перемычке обязательно изображается на подающем "перемычки" — трубопроводе, который соединяет подающий и обратный трубопроводы. Для моделирования такого соединения используется специальный типовой элемент Перемычка. Он соединяет обратный трубопровод и подающий (смотрите рисунок ниже).

Регулятор температуры на перемычке поддерживает постоянную заданную температуру в узле, расположенным за ним. Можно назвать это разветвление узлом смешения.

	Предупреждение
	В этом узле смешения должно быть только 3 связи: 2 подающих трубопровода, которые "входят" в узел и 1 подающий трубопровод, который "выходит из узла".

На рисунке ниже изображения пример правильного изображения регулятора температуры на перемычке.

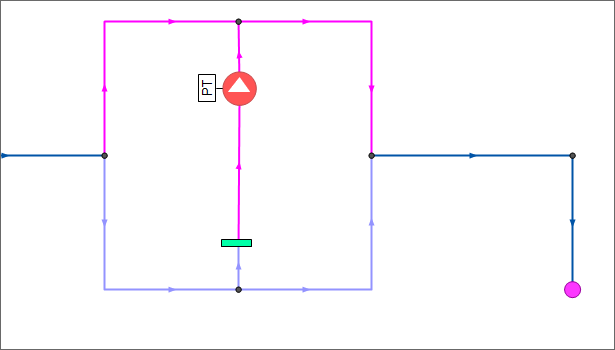

Рисунок 63. Пример правильного изображения регулятора температуры на перемычке

Исходные данные

Для выполнения расчётов необходимо указать:

H_geo, Геодезическая отметка, м — задается отметка оси (верха) трубы, данного узла.
H, Регулируемый параметр — указывается температура ℃ в подающем трубопроводе, которую будет поддерживать регулятор температуры на перемычке.

Примеры

В наладочном расчете данный элемент поддерживает заданную расчетную температуру, так как наладка выполняется на расчетные параметры.

В поверочном расчете — регулятор меняет расход на перемычке, поддерживая постоянную температуру, указанную в поле Регулируемый параметр. Например, при снижении текущей температуры в подающем на источнике, регулятор будет уменьшать расход на перемычке. Далее рассмотрим несколько примеров поверочного расчета с данным элементом.

Рассмотрим несколько вариантов поверочных расчетов при условии, что расчетные температуры: 150℃ в подающем и -30℃ наружного воздуха. Регулятор температуры на перемычке поддерживает температуру 95℃ градусов:

Поверочный расчет на расчетные температуры (150℃ в подающем и -30℃ наружного воздуха).
Поверочный расчет на произвольные параметры, например: 115℃ в подающем и -18℃ наружного воздуха.

В этом случае можно увидеть, как изменились расходы и температуры в тепловой сети.

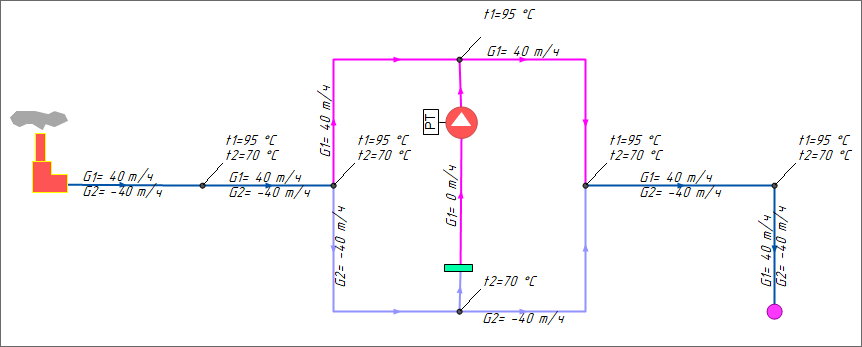

Поверочный расчет на условия, при которых расход по перемычке будет равен 0.

Это случай, когда температура в подающем трубопроводе на источнике будет меньше или равна температуре, которую должен поддерживать регулятор. Например: на регуляторе температуры на перемычке задано 95℃ и источник подаёт в сеть теплоноситель 95℃.

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) типа в структуре слоя тепловой сети – ID 7. Номер режима — 15.
