Подготовка слоя для построения профиля

Перед началом работы следует подготовить слое и его структуру, для этого выполните следующие шаги:

  1. Добавьте поля для построения профиля.

  2. Настройте соответствие полей для основных объектов водопроводной сети.

Добавление полей для построения профиля

Чтобы добавить в базу данных поля для построения профиля:

  1. Перейдите в параметры построения профиля.

  2. В разделе Сервис напротив строки Добавить поля для построения профиля нажмите кнопку Обновить данные....

    Область Сервис

    Рисунок 313. Область Сервис


  3. Для подтверждения операции нажмите ОК.

    Необходимые для построения профиля поля, например, поле Геодезическая отметка земли, м будут добавлены в базы данных типовых объектов.

Настройка поля для построения профиля

Для экспорта продольного профиля в DXF следует настроить данные объектов водопроводной сети и дополнительных объектов (например, пересечений), которые будут участвовать в построении профиля, а также настроить соответствие полей.

[Подсказка]Подсказка

Для корректного построения профиля обязательно указать поля объектов. Красная надпись Настроить поля сообщает о том, что не все поля настроены. При их отсутствии — следует их добавить в базу данных. (Как добавить поля в базу вы можете посмотреть видеоурок "Добавление и удаление полей базы данных").

Для настройки соответствия полей продольного профиля:

  1. Перейдите в параметры построения профиля.

  2. Выделите курсором ячейку Настроить поля напротив объекта настройки.

  3. Нажмите кнопку ....

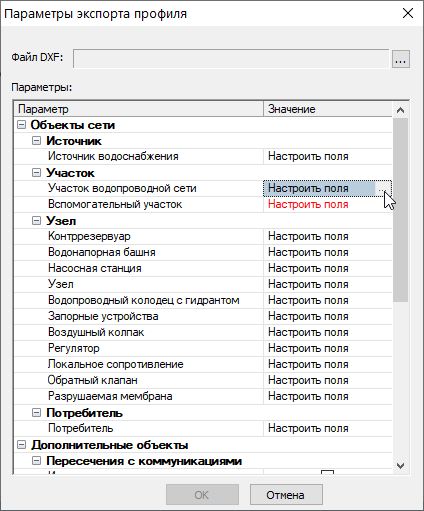

    Параметры экспорта профиля. Настройка поля.

    Рисунок 314. Параметры экспорта профиля. Настройка поля.


  4. В открывшемся окне Данные напротив каждого параметра выберите соответствующее поле из списка доступных. В списке отображаются поля из базы данных выбранного типового объекта.

    Параметры экспорта профиля. Окно Данные.

    Рисунок 315. Параметры экспорта профиля. Окно Данные.


  5. После настройки всех параметров нажмите ОК.
