Насосная станция – символьный объект водопроводной сети, характеризующийся заданным напором или напорно-расходной характеристикой установленного насоса.

Условное обозначение насосной станции:

Для задания направления действия насоса направление участков, входящих в него должно совпадать с направлением работы насоса. Ниже видно, что на рисунке a - неправильное изображение, так как один участок входит и один выходит, но они оба направлены против работы насоса, на рисунке b - неправильное изображение так как один участок изображен верно (от источника к насосу), а второй неверно (от насоса к потребителю), так как он направлен против работы насоса, на рисунке с - правильно показано направление участков и работы насоса.

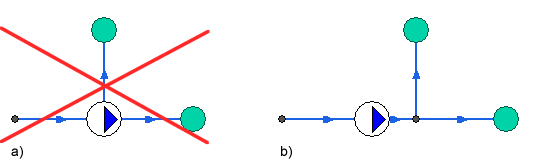

В насосную станцию обязательно должен входить и выходить только один участок, как показано ниже, слева: неправильное изображение насоса, справа – правильное.

При последовательной установке все насосы необходимо изобразить на схеме, как показано ниже и в дальнейшем каждому насосу отдельно необходимо будет задать исходные данные для расчетов.

Если же насосы установлены на станции параллельно, но имеют разные характеристики, то каждый необходимо отображать (Рисунок 34, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов»). Каждому из этих насосов необходимо задать исходные данные для расчетов, соответствующие ему.

Если же насосы установлены параллельно и имеют одинаковые характеристики, то на схеме их можно обозначить одним объектом, задав количество работающих насосов.

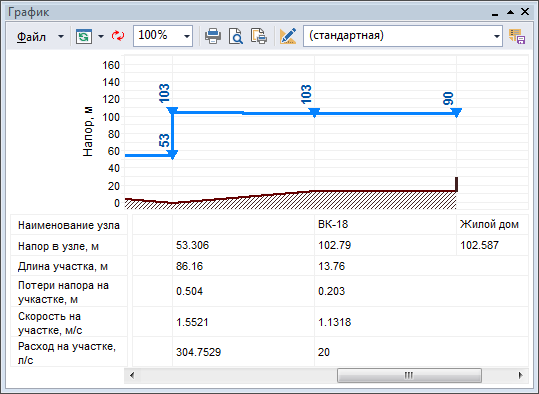

На пьезометрическом графике, изображенном на рисунке ниже, видно, как влияет насосная станция на сеть.

Моделировать работу насоса в ZuluHydro можно тремя способами.

Первый способ упрощенный. В этом случае надо задать необходимый напор развиваемый насосом, и программа определит расход, получающийся в результате расчета.

Второй способ так же является упрощенным. Но в данном варианте надо задать давление, которое держит после себя насос и он будет вести себя как комбинация насоса и регулятора давления.

Третий способ позволяет использовать справочник по насосным характеристикам. В справочнике для насоса можно самим задать его QH характеристику любым количеством точек или воспользоваться уже заданными.

Задав хотя бы две точки, определяется парабола с максимумом на оси давлений, по которой расчет и будет определять напор насоса в зависимости от расхода. Следует отметить, что характеристика, задаваемая таким образом, может отличаться от реальной характеристики насоса, но в пределах рабочей области обе характеристики практически совпадают.

Для описания нескольких параллельно работающих насосов достаточно задать их количество и результирующая характеристика будет определена при расчете автоматически.

Так выглядит окно Справочника насосов:

Подробнее о справочнике по насосам можно узнать в разделе «Справочник по насосам».

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел.

Уникальный номер (ID) в структуре слоя водопроводной сети — ID 4.
