Создание слоя газопроводной сети

[Примечание]Примечание

Видеоурок по созданию слоя газопроводной сети можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/network/layer_create_set/.

[Примечание]Примечание

В процессе работы пользователь самостоятельно будет «дорабатывать» созданный слой сети. Например добавлять новые режимы, настраивать внешний вид объектов, добавлять дополнительные поля в базы данных, добавлять новые объекты в справочники, и др.

Именно поэтому рекомендуется разработать «эталонный» слой с оптимальным наполнением, то есть заранее продумать и настроить: структуру слоя (типы, режимы, символы, размеры), настроить базу данных (поля в базах, настройки запросов), настроить расчетные сортаменты и т.д. по необходимости).

И в дальнейшем при создании нового слоя пользоваться не нижеприведенным способом через меню Задачи/ZuluGaz/Сервис/Создать слой, а путем копирования структуры «эталонного» слоя (подробней смотрите http://politerm.com.ru/docs.htm).

Для того чтобы создать слой газопроводной сети надо:

  1. Выбрать команду главного меню Слой | Создать инженерную сеть | Газоснабжение.

  2. В появившемся окне выбрать диск и каталог, где будут храниться файлы моделируемой газопроводной сети.

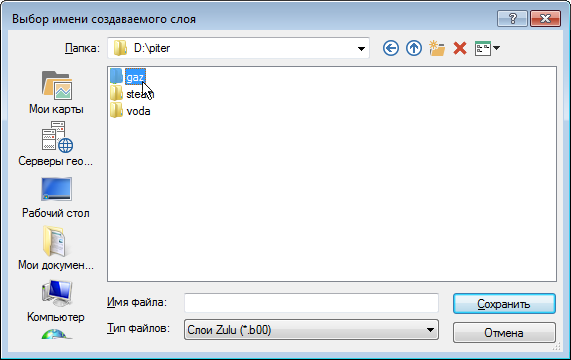

    Диалог сохранения слоя

    Рисунок 12. Диалог сохранения слоя


    [Примечание]Примечание

    Имя слоя НЕОБХОДИМО ЗАДАВАТЬ ЛАТИНСКИМИ буквами, слой ОБЯЗАТЕЛЬНО должен создаваться в отдельной папке. Также важно, чтобы в пути до файлов слоя НЕ БЫЛО РУССКИХ БУКВ, допускается использование только латинских. Данное ограничение связано с тем, что при работе с локальными таблицами система ZuluGIS использует программные средства, для которых не желательно наличие в имени папки русских символов.

  3. В строке Имя файла ввести имя файла латинскими символами (например Network_gaz) и нажать кнопку Сохранить (Рисунок 13, «Окно создания файла газопроводной сети»). Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

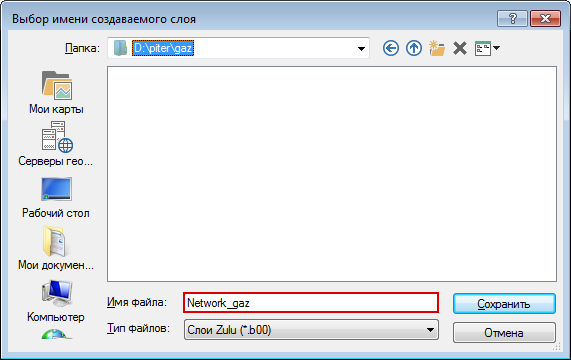

    Окно создания файла газопроводной сети

    Рисунок 13. Окно создания файла газопроводной сети


  4. В окне Новая Газ, в строке Название слоя ввести пользовательское имя слоя русскими символами, например Газопроводная сеть.

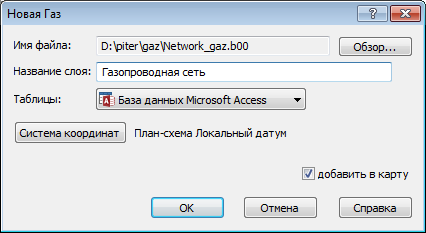

    Диалог создания слоя газопроводной сети

    Рисунок 14. Диалог создания слоя газопроводной сети


    [Примечание]Примечание

    Если не ставить флажок добавить в карту, тогда слой газопроводной сети будет создан только на диске и для дальнейшей работы его нужно загрузить в карту.

  5. Выбрать систему координат, с помощью кнопки Система координат. При работе с картой, выполненной в план-схеме (локальный датум), этот пункт следует пропустить.

  6. Указать способ хранения таблиц, например SQLite, MS Access или другие.

  7. После того как все окна диалога (Рисунок 14, «Диалог создания слоя газопроводной сети») заполнены, нажать кнопку ОК.
