Подготовка структуры слоя для построения профиля


Пред.		След.

Перед началом работы следует подготовить структуру слоя, для этого выполните следующие шаги:

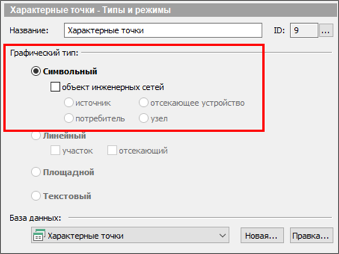

Шаг 1. Создание новых типовых объекты

В структуре слоя газовой сети следует создать следующие типовые объекты:

Характерные точки.
Пикеты.
Пересечения.

Примечание

Все объекты относятся к символьным и не являются объектами инженерной сети.

Шаг 2. Добавление поля по существующим объектам сети

Для символьных объектов газовой сети (узел, колодец задвижка) следует добавить в базы данных поля:

Таблица 2. Исходные данные для построения профиля (символьные объекты).

№ п/п	Название поля	Тип поля	Описание
1	Sys	Длинное целое	Ключевое поле связи с картой SYS или ID объекта. Является обязательным служебным полем. В запрос можно не добавлять.
2	Отметка верха трубы, м	Вещественное	Указывается отметка верха трубы (в метрах). Может быть определена автоматически.
3	Отметка земли, м	Вещественное	Указывается геодезическая отметка земли (в метрах). Можно автоматические считать со слоя рельефа.
4	Наименование	Строковое	Указывается название пикета или характерной точки.
5	Отметка дна траншеи, м	Вещественное	Указывается отметка дна траншеи (в метрах). Может быть определена автоматически.
6	Глубина траншеи, м	Вещественное	Указывается глубина траншеи в метрах.

	Примечание
	О том как автоматически считать высотную информацию с карты смотрите раздел «Высотная информация по рельефу»

Шаг 3. Создание базы данных для новых типов

Для типов, созданных в шаге 1, следует создать базы данных. Пикеты и Характерные точки используют одну общую базу данных. Список полей аналогичен таблице из шага 2.

Для объектов Пересечения следует создать базу со следующим списком полей:

Таблица 3. Исходные данные для построения профиля (тип Пересечения).

№ п/п	Название поля	Тип поля	Описание
1	Sys	Длинное целое	Ключевое поле связи с картой SYS или ID объекта. Является обязательным служебным полем. В запрос можно не добавлять.
2	Геодезическая отметка земли, м	Вещественное	Указывается геодезическая отметка земли (в метрах). Можно автоматические считать со слоя рельефа.
3	Отметка верха трубы коммуникации, м	Вещественное	Указывается отметка верха трубы пересекаемой коммуникации (в метрах). Может быть определена автоматически.
4	Глубина траншеи коммуникации, м	Вещественное	Указывается геодезическая отметка земли (в метрах). Можно автоматические считать со слоя рельефа.
5	Диаметр коммуникации, м	Вещественное	Указывается диаметр смежной (пересекаемой) коммуникации (в метрах).
6	Наименование коммуникации	Строковое	Указывается наименование смежной (пересекаемой коммуникации).
7	Отметка верха трубы, м	Вещественное	Указывается отметка верха трубы (в метрах). Может быть определена автоматически.
8	Отметка дна траншеи, м	Вещественное	Указывается отметка дна траншеи (в метрах). Может быть определена автоматически.
9	Глубина траншеи, м	Вещественное	Указывается глубина траншеи в метрах.

	Примечание
	О том как автоматически считать высотную информацию с карты смотрите раздел «Высотная информация по рельефу»

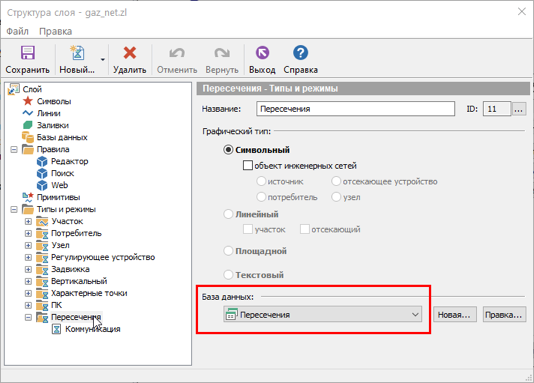

Шаг 4. Подключение базы данных к новым типам

В структуре слоя. к каждому созданному ранее типу следует подключить свою базу данных. Пикеты и Характерные точки используют одну общую базу данных.
