Добавление нового сортамента в справочник

В справочник по трубопроводам можно добавлять новые сортаменты. Указание сортамента необходимо для того, чтобы при проведении конструкторского расчета программа «знала» какой набор трубопроводов существует для каждого участка сети.

Для того, чтобы добавить новый набор в справочник:

  1. Откройте окно справочника, если оно еще не открыто («Открытие справочника по трубам»).

  2. Нажмите кнопку Новый набор. Откроется диалог задания названия набора.

  3. Введите название материала (например, Собственный набор) и нажмите кнопку ОК.

  4. Занесите необходимые трубопроводы, нажимая кнопку Добавить (Рисунок 161, «Добавление нового набора»).

  5. В нижней части окна укажите максимальные скорости для ливневой и хоз-бытовой канализации. Диаметры и перепады в сети будут подбираться, чтобы скорости были ниже заданных максимальных.

    [Подсказка]Подсказка

    Подробнее смотрите СП 32.13330.2012 Канализация. Наружные сети и сооружения п.5.4 Расчетные скорости и наполнения каналов

    Добавление нового набора

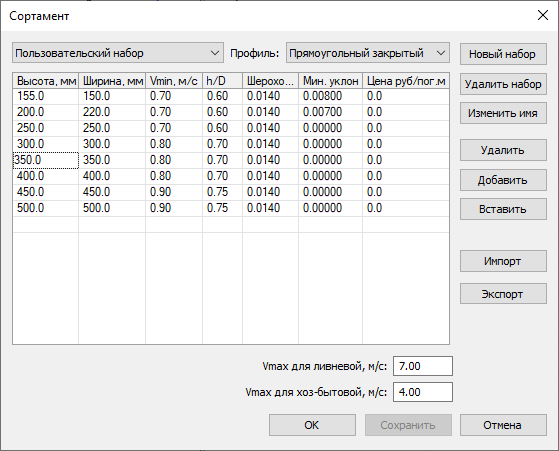

    Рисунок 161. Добавление нового набора


  6. Нажмите кнопку Сохранить после ввода всех необходимых значений.

  7. Для выхода из окна Сортамент нажмите кнопку OK.
