Построение продольного профиля

Для того чтобы построить продольный профиль:

  1. Нажмите на панели навигации кнопку Поиск пути .

  2. Подведите курсор мыши к начальному объекту (например, к потребителю) и нажмите левую кнопку мыши, после чего на выбранном объекте будет установлен красный флажок (Рисунок 89, «Построение пути для продольного профиля», a).

  3. Щелчком левой кнопкой мыши поставьте флажок на конечном объекте (например, стоке). При существовании нескольких маршрутов до конечного узла установите флажки на промежуточных узлах сети (Рисунок 89, «Построение пути для продольного профиля», b). Также можно указать участки, по которым не будет проходить маршрут. Для этого, удерживая клавишу Ctrl, щелкните левой кнопкой мыши по тем участкам, по которым не будет проходить маршрут, они отметятся красным крестиком.

  4. Подведите указатель мыши к конечному узлу и установите флажок двойным щелчком левой клавиши мыши, в результате на конечном узле будет установлен флажок, а выбранный маршрут для построения профиля высветится красным цветом (Рисунок 89, «Построение пути для продольного профиля», c).

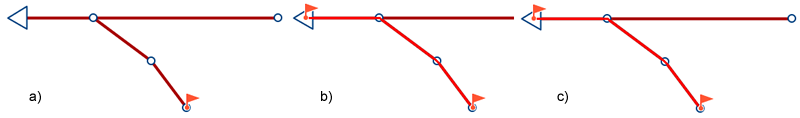

    Построение пути для продольного профиля

    Рисунок 89. Построение пути для продольного профиля


  5. Выполните команду меню Задачи|Пьезометрический график (канализация), либо нажмите кнопку Пьезометрический график для построения продольного профиля. На экране отобразиться следующее окно (Рисунок 88, «Пример продольного профиля»)

    [Предупреждение]Предупреждение

    Для правильного построения профиля после поверочного и конструкторского расчетов следует обязательно указать конфигурацию графика
