Перепривязка участка

Для перепривязки участка от одного объекта к другому необходимо:

  1. Выберите режим работы Узлы, нажав кнопку на панели инструментов.

  2. Щелкните по перепривязываемому участку левой кнопкой мыши. На участке будет отмечены точки перелома (Рисунок 54, «Перепривязка участка», a).

  3. Подведите указатель мыши к узлу участка, который необходимо «оторвать» от сети и удерживая клавишу Shift клавиатуры нажмите левую кнопку мыши.

    [Важно]Важно

    Клавиша Shift в данном случае используется для того, чтобы «оторвать» участок от объекта.

  4. Удерживая левую кнопку мыши и клавишу Shift отведите участок в сторону и отпустите кнопку (Рисунок 54, «Перепривязка участка», b). Таким образом, Вы отцепите участок от объекта.

  5. Нажатием левой кнопкой мыши «ухватитесь» за конечную точку участка. Не отпуская кнопку мыши, нажмите и удерживайте клавишу Ctrl клавиатуры и подведите конец участка к узлу привязки, при этом вид курсора изменится на следующий . (Рисунок 54, «Перепривязка участка», c).

  6. Отпустите кнопку мыши для окончания перепривязки участка (Рисунок 54, «Перепривязка участка», d).

    [Важно]Важно

    Кнопка Ctrl в данном случае используется для того, чтобы участок «прицепился» к объекту.

Перепривязка участка

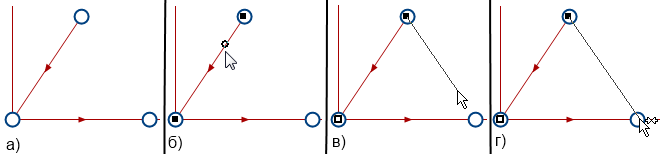

Рисунок 54. Перепривязка участка
