Запуск расчета


Пред.		След.

	Примечание
	Перед выполнением расчетов обязательно следует проверить настройки расчета и исходные данные по объектам.

Для проведения конструкторского расчета:

Шаг 1.

Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку панели инструментов. На экране появится панель расчетов (Рисунок 83, «Панель расчетов»).

Рисунок 83. Панель расчетов
Нажмите кнопку Слой... и выберите из списка слой канализационной сети.
Перейдите на вкладку Конструкторский, (Рисунок 84, «Вкладка конструкторского расчета»).

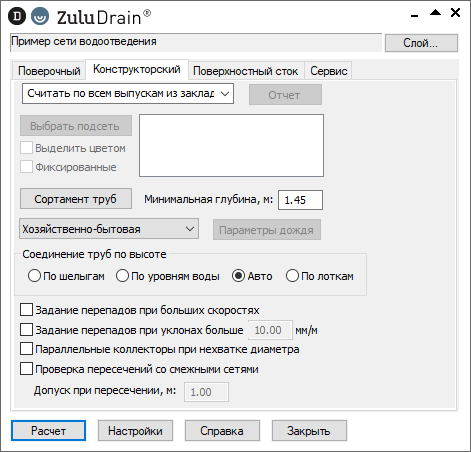

Рисунок 84. Вкладка конструкторского расчета

Шаг 2. Выбор сети для расчета

Далее вы можете выбрать способ проведения расчета: указать вручную подсеть или считать по всем выпускам из вкладки "Поверочный":

Выбор подсети и участка подключения

На панели конструкторского расчета выберите вариант Считать выбранную подсеть.
Для выбора подсеть на панели навигации нажмите кнопку Выделить и щелчком выберите на схеме любой из участков проектируемой сети:. Выделенный участок замигает, (Рисунок 85, «Выбор участка проектируемой сети»).

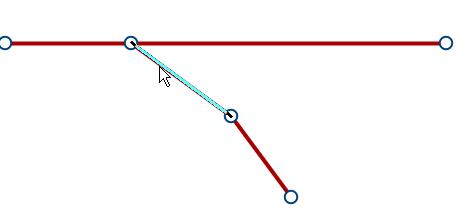

Рисунок 85. Выбор участка проектируемой сети
На панели расчета нажмите кнопку Выбрать подсеть. Флажок Выделить цветом должен быть установлен. При этом все участки канализационной сети, участвующие в расчете, окрасятся в красный цвет, включая и выбранный участок (Рисунок 86, «Выбор подсети для расчета»).

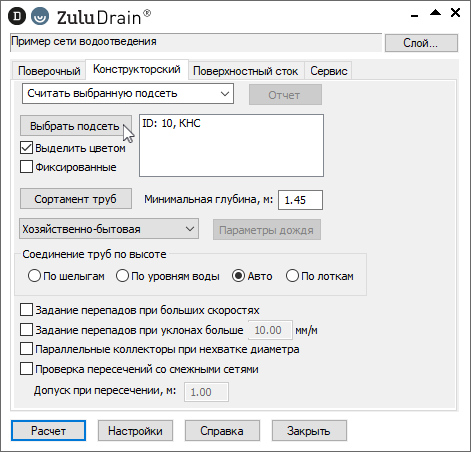

Рисунок 86. Выбор подсети для расчета

Считать по всем выпускам из вкладки Поверочный
1. На панели конструкторского расчета выберите вариант Считать по всем выпускам из закладки "Поверочный".
2. Перейдите на вкладку Поверочный и отметьте сеть для которой будет производиться расчет, установив флажок рядом с названием (Рисунок 80, «Выбор сети для расчета»).

  Рисунок 87. Выбор сети для расчета
3. Вернитесь на вкладку конструкторского расчета.

Шаг 3. Указание параметров расчета и запуск

Нажмите кнопку Сортамент и выберите материал трубопроводов и их параметры. (Подробнее о работе с сортаментом Справочник по трубам).
Выберите из выпадающего списка вариант Хозяйственно-бытовая. Если вам нужен расчет дождевой канализации, то смотрите раздел Конструкторский расчет дождевой канализации.
На панели конструкторского расчета задайте минимальную глубину канализационных колодцев в метрах (поле Минимальная глубина, м).
Укажите способ Соединения труб по высоте: По шелыгам; По уровням воды или Авто. Подробнее смотрите раздел «Сопряжение трубопроводов».
Чтобы разрешить программе подбирать параллельные коллекторы (участки) при нехватке диаметров, установите опцию Параллельные коллекторы при нехватке диаметров. В таких случаях в окне сообщений вы увидите предупреждение вида Предупреждение Z610: ID=12 Параллельные коллекторы: 3. Результаты будут записаны в базу даннных участков в поле Barrels_c, Количество коллекторов (кон).
Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление об ошибке (красным цветом). Программа следит не только за наличием необходимой информации, но и за ее логической верностью. Например, если Вы не укажете длину участка, то программа выдаст ошибку.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта канализационной сети (Таблицы баз данных элементов канализационной сети). Протокол расчета будет отображаться в нижней части экрана в панели Сообщения. В случае ошибок они в протоколе будут выделены красным цветом.
