Настройка отображения слоя трекинга

Настройка слоя трекинга позволяет задать отображение определённых пользователей по любым данным таблицы mobile_cur или установить фильтр по дате, чтобы ограничить видимость данных только за определённый период.

Кроме того, есть возможность включить отображение маршрутов вместо текущего местоположения объектов в этом слое. Также вы можете настроить масштаб для наименования из поля DisplayName или UserName и масштаб символов из поля Img.

[Примечание]Примечание

Произведенные настройки отображения слоя трекинга будут сохранены только при сохранении карты.

Для настройки отображения слоя трекинга:

  1. Выберите меню Карта|Настройка слоя или в панели Рабочее место сделайте щелчок правой кнопкой мыши по названию слоя и выберите в открывшемся контекстном меню пункт Настройка.

  2. Перейдите на вкладку Фильтр.

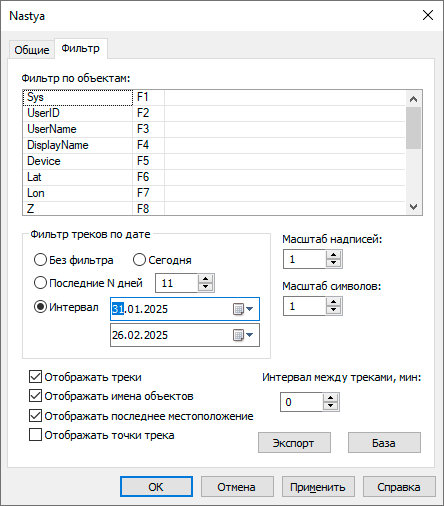

    Настройка отображения слоя трекинга. Вкладка Фильтр.

    Рисунок 599. Настройка отображения слоя трекинга. Вкладка Фильтр.


  3. Далее можно настроить следующие фильтры:

    • Фильтр по объектам

      В данном разделе может быть настроен фильтр по любым полям таблицы mobile_cur. Используя фильтр, вы можете настроить отображение определенных объектов на экране.

      Для фильтрации отображаемых данных информацию, по которой требуется фильтровать, вводят в таблицу справа от названия поля. Синтаксис в фильтре по данным аналогичен правилам написания запросов в окне семантической информации.

    • Фильтр по дате

      Для фильтрации отображения треков за определенный период времени следует выбрать:

      • Без фильтра – слой будет отображен без фильтра по дате;

      • Сегодня – отображает данные только за текущий день;

      • Последние N дней – для фильтрации по данному параметру справа следует ввести количество дней;

      • Интервал – устанавливается интервал времени, в течение которого требуется отобразить треки.

  4. Также возможно установить следующие опции отображения:

    • Отображать треки – данная опция включает отображение треков (маршрутов) объектов на экране;

    • Отображать имена объектов – данная опция включает отображение названий объектов из поля DisplayName или из поля UserName, если данные в первом поле отсутствуют;

    • Отображать последнее местоположение – при включении данной опции текущее местоположение объектов будет отображаться красным кружком;

    • Отображать точки трека - при включении данной опции на экране будут отражаться точки трека.

  5. Изменить масштаб отображения наименования трека и символа, которым отображается на карте устройство можно изменив масштабирующий коэффициент в окошке Масштаб надписей и Масштаб символов соответственно. По умолчанию установлен минимальный масштаб 1.

  6. Интервал между треками при необходимости задается в минутах в соответствующем окне. Если время между соседними точками трека больше интервала, то они не соединяются линией, то есть будут отдельные полилинии.

  7. Кнопка Экспорт откроет окно экспорта слоя трекинга.

  8. Кнопка База откроет редактор баз данных для редактирования баз.

  9. Нажмите ОК для сохранения настроек.
